Paire de rampes de chargement HS courbées - jusqu'à 1T
Rampes de chargement incurvées : charger un engin bas sans toucher le sol
Cette paire de rampes de chargement en aluminium à profil incurvé répond à un problème précis : les engins dont la garde au sol est réduite talonnent au point de rupture entre la rampe et le plateau. La courbure supprime cette cassure. Selon la déclinaison et l'empattement de l'engin, la portée du couple va de 400 à 1 000 kg. Le profil ajouré évacue l'eau et la neige et conserve son adhérence. Conçue pour les usages de loisir et de bricolage : chariots manuels, tondeuses, motos et quads.
Les six points qui décident de l'achat
- Le profil incurvé : c'est la raison d'être de ces rampes, pour les engins à faible garde au sol
- Deux longueurs : 2 499 mm et 2 988 mm, toutes deux en largeur 315 mm
- La portée dépend de l'empattement de votre engin, pas seulement du modèle de rampe
- Dénivelé franchissable : 530 à 650 mm en 2,5 m, 660 à 800 mm en 3 m
- Poids du couple : 26 kg en 2,5 m, 36 kg en 3 m, manutention à deux conseillée
- Destination : gamme que nous positionnons sur les applications non professionnelles
Pourquoi une rampe courbée plutôt qu'une rampe droite ?
C'est la seule question qui compte pour choisir entre les deux familles, et elle ne porte ni sur la charge ni sur la longueur.
Le problème : la cassure d'angle
Sur une rampe droite, l'engin passe brutalement de la pente au plan horizontal du plateau. À cet endroit précis, le châssis se rapproche de la rampe. Un engin bas sur roues — tondeuse autoportée, quad, moto — vient talonner et se bloque, voire s'endommage.
La réponse : une transition progressive
La courbure du profil adoucit ce raccordement. Nous l'indiquons clairement : la gamme incurvée offre les mêmes performances que la gamme droite, mais convient particulièrement aux engins présentant un espace réduit entre la caisse inférieure et le terrain, souvent parce que leurs roues sont de petite dimension.
Les engins concernés
Chariots manuels, tondeuses, motocyclettes, quads. Plus largement, tout matériel dont le point bas du châssis se situe à faible distance du sol et dont les roues sont trop petites pour absorber la rupture d'angle.
Quand la rampe droite suffit
Si votre engin a de grandes roues et une garde au sol confortable, la courbure n'apporte rien et une rampe droite sera plus légère à charge égale. C'est le cas des chariots à roues hautes et de la plupart des engins agricoles.
La portée dépend de l'empattement de votre engin
C'est le point le plus souvent négligé à l'achat. Une paire de rampes ne porte pas une valeur unique : plus les essieux de l'engin sont écartés, plus la charge se répartit sur la longueur de la rampe, et plus la portée admissible augmente. Voici les valeurs pour les deux déclinaisons de cette page.
| Empattement de l'engin | Déclinaison 2 499 mm | Déclinaison 2 988 mm |
|---|---|---|
| 0 mm | 400 kg | 560 kg |
| 500 mm | 450 kg | 600 kg |
| 750 mm | 560 kg | 720 kg |
| 1 000 mm | 720 kg | 900 kg |
| 1 250 mm | 850 kg | 1 000 kg |
2,5 m ou 3 m : les deux configurations disponibles
Les deux modèles partagent la même largeur et la même conception. Ce qui les sépare, c'est la hauteur de plateau qu'ils permettent d'atteindre.
| Caractéristique | Déclinaison 2,5 m | Déclinaison 3 m |
|---|---|---|
| Longueur | 2 499 mm | 2 988 mm |
| Largeur externe | 315 mm | 315 mm |
| Hauteur de profil | 30 mm | 40 mm |
| Dénivelé franchissable | 530 à 650 mm | 660 à 800 mm |
| Portée maximale du couple | 850 kg | 1 000 kg |
| Encombrement total | 115 mm | 122 mm |
| Poids au couple | 26 kg | 36 kg |
Le dénivelé franchissable, avant la portée
Mesurez d'abord la hauteur de votre plateau par rapport au sol. Si elle est comprise entre 530 et 650 mm, c'est la déclinaison 2,5 m. Entre 660 et 800 mm, c'est la 3 m. Ce critère prime sur la charge : une rampe trop courte pour la hauteur donne une pente excessive, quelle que soit sa capacité.
La règle des 30 % : calculer la longueur nécessaire
Nous fixons une limite d'utilisation claire : l'inclinaison de la rampe en service ne doit pas dépasser une pente de 30 %, soit environ 16,5°. Cette limite conditionne directement la longueur de rampe à retenir.
La formule à appliquer
Longueur minimale (mm) = hauteur du plateau (mm) × 100 ÷ 30. Pour un plateau à 600 mm du sol : 600 × 100 ÷ 30 = 2 000 mm de rampe au minimum. Pour un plateau à 750 mm : 2 500 mm. Une rampe plus longue que ce minimum est toujours possible, et même préférable — elle réduit la pente et facilite la montée.
| Hauteur du plateau | Longueur minimale à 30 % | Déclinaison adaptée |
|---|---|---|
| 530 mm | 1 767 mm | 2,5 m — avec marge de pente |
| 650 mm | 2 167 mm | 2,5 m — haut de plage |
| 750 mm | 2 500 mm | 3 m |
| 800 mm | 2 667 mm | 3 m — haut de plage |
Les longueurs minimales ci-dessus appliquent la formule aux bornes de dénivelé de chaque déclinaison. Elles montrent que les deux modèles conservent une marge par rapport à la pente limite sur toute leur plage d'emploi.
Profil ajouré : adhérence et évacuation
Les découpes. Le profil aluminium présente des découpes particulières qui remplissent deux fonctions simultanées. La première est l'adhérence : les arêtes des ajours accrochent les pneumatiques bien mieux qu'une tôle pleine. La seconde est l'évacuation de l'eau et de la neige, qui traversent la rampe au lieu de former un film glissant en surface.
Ce que cela implique en usage. Une rampe ajourée reste utilisable par temps humide sans traitement particulier, et elle se nettoie au jet. C'est un avantage réel pour un matériel qui vit sur une remorque ou dans un fourgon.
L'aluminium. Il ne rouille pas, ce qui compte pour un équipement stocké dehors, souvent mouillé et rarement essuyé. Il explique aussi le poids contenu de l'ensemble : 26 kg le couple en 2,5 m, 36 kg en 3 m.
Ancrage sur le plateau et manutention des rampes
Deux sujets déterminent la sécurité d'emploi au quotidien : comment la rampe tient sur le plateau, et comment on la déplace. Nous proposons plusieurs solutions, toutes disponibles sur demande.
| Dispositif | Description | Disponibilité |
|---|---|---|
| Languette en aluminium | Elle coulisse sur une bonne partie de la largeur de la rampe et pivote dans la tête où elle a été introduite. Des bouchons de fermeture évitent qu'elle ne ressorte en cours d'utilisation | Sur demande |
| Axe en acier zingué | Ø 14 mm avec tête Ø 24 mm, à introduire à travers les trous de la tête standard de la rampe et du plan de chargement | Sur demande |
| Poignées en nylon | Poignées robustes pour faciliter la manutention, en 30 ou 60 cm selon le modèle | Sur demande |
Sangles de manutention : les quantités conseillées
Nous recommandons 4 sangles par rampe pour une manutention manuelle, et 2 sangles minimum par rampe lorsque la manutention se fait par un moyen de levage. Sur la déclinaison 3 m, dont le couple pèse 36 kg, la manutention à deux personnes reste la règle de bon sens.
Choisir entre les paires de rampes de chargement
Le catalogue couvre des besoins très différents, de la tondeuse au tracteur. Voici comment se situe cette référence.
| Référence | Capacité | Ce qui la caractérise |
|---|---|---|
| Rampes HS courbées (ce produit) | jusqu'à 1 T | Profil incurvé, pour engins à garde au sol réduite |
| Rampes HS 22 cm, plus légères | jusqu'à 500 kg | Format étroit, charges légères |
| Rampes M030 32 cm, profil droit | jusqu'à 800 kg | Profil mince, sans rebords |
| Rampes M050 à guidage de roues | jusqu'à 1,5 T | Rebords latéraux maintenant les roues dans l'axe |
| Rampes M050 pliantes | jusqu'à 1,5 T | Repliables pour le transport et le rangement |
| Rampes M030 larges | jusqu'à 2,3 T | Sans rebords, largeurs 415 et 615 mm |
Les gammes complètes sont classées par capacité : les rampes 500 kg, jusqu'à 1 500 kg, ou l'ensemble des rampes pour charges légères.
Questions fréquentes sur les rampes de chargement incurvées
Quelle charge ces rampes supportent-elles ?
De 400 à 1 000 kg pour le couple, selon la déclinaison et l'empattement de votre engin. La valeur maximale de 1 000 kg correspond à la déclinaison 3 m avec un empattement de 1 250 mm.
Pourquoi la portée dépend-elle de l'empattement ?
Parce que plus les essieux sont écartés, plus la charge se répartit sur la longueur de la rampe au lieu de se concentrer en un point. Sur la déclinaison 2,5 m, la portée passe de 400 kg à empattement nul à 850 kg à 1 250 mm.
Comment mesurer l'empattement de mon engin ?
C'est la distance entre l'axe des roues avant et l'axe des roues arrière. Sur un engin à quatre roues, elle se mesure au sol, d'un centre de roue à l'autre du même côté.
Quelle est la différence avec une rampe droite ?
Le profil incurvé adoucit le raccordement entre la pente et le plateau. Nous indiquons que la gamme incurvée offre les mêmes performances que la gamme droite, mais convient particulièrement aux engins dont l'espace entre la caisse inférieure et le sol est réduit, souvent en raison de petites roues.
Quelle longueur choisir ?
Partez de la hauteur de votre plateau. La déclinaison 2,5 m couvre un dénivelé de 530 à 650 mm, la 3 m un dénivelé de 660 à 800 mm. Ce critère prime sur la capacité de charge.
Quelle pente ne faut-il pas dépasser ?
30 %, soit environ 16,5°. La longueur minimale de rampe se calcule en multipliant la hauteur du plateau par 100 puis en divisant par 30 : un plateau à 600 mm demande donc 2 000 mm de rampe au minimum.
Quelles sont les dimensions exactes ?
2 499 mm de longueur pour la première déclinaison, 2 988 mm pour la seconde, toutes deux en 315 mm de largeur externe. La hauteur de profil est de 30 mm sur la 2,5 m et de 40 mm sur la 3 m.
Combien pèse une paire ?
26 kg pour la déclinaison 2,5 m et 36 kg pour la 3 m. La manutention à deux personnes est conseillée, en particulier sur le modèle long.
Comment fixer les rampes sur le plateau ?
Deux systèmes d'ancrage sont proposés sur demande : une languette en aluminium qui coulisse et pivote dans la tête de rampe, avec bouchons de fermeture, ou un axe en acier zingué de 14 mm de diamètre à tête de 24 mm, introduit à travers les trous de la tête et du plan de chargement.
Les rampes glissent-elles par temps humide ?
Le profil comporte des découpes qui assurent l'adhérence et laissent l'eau et la neige traverser plutôt que stagner en surface. C'est précisément ce qui distingue une rampe ajourée d'une tôle pleine.
Sont-elles adaptées à un usage professionnel intensif ?
Nous positionnons cette gamme sur les applications non professionnelles, de bricolage et de loisir. Pour un usage intensif ou des charges supérieures, d'autres gammes de rampes de chargement sont mieux dimensionnées.
Peut-on les utiliser comme rampe d'accès pour personnes ?
Non. Une rampe de chargement d'engins ne répond pas aux exigences d'accessibilité applicables aux établissements recevant du public. Pour l'accès des personnes et des fauteuils roulants, c'est une rampe d'accès PMR, dédiée à l'accessibilité des personnes qu'il faut retenir.
Où les acheter en Gironde ?
Chez Genriès, à Tresses (33370, siège social) et à Eysines (33320). Tél : 05 56 85 18 80.
Les autres paires de rampes de chargement
Si votre engin n'a pas de problème de garde au sol, les rampes droites M030 en largeur 32 cm couvrent jusqu'à 800 kg, et les rampes HS en largeur 22 cm jusqu'à 500 kg. Pour maintenir les roues dans l'axe, les rampes M050 à guidage de roues montent à 1,5 T, également disponibles en version pliante. Au-delà, les rampes M030 larges atteignent 2,3 T. Pour l'accès des personnes, voir la rampe d'accès PMR sur mesure.
Explorer les catégories complémentaires

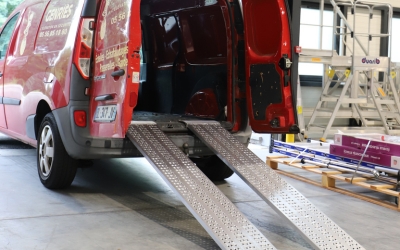

Ce produit appartient à la catégorie des rampes, qui regroupe l'ensemble des plans inclinés du catalogue. Les rampes de chargement se classent par capacité : 500 kg, 1 500 kg, ou l'ensemble de la sélection charges légères jusqu'à 1,5 T.
Fiche d'identité des rampes de chargement incurvées
| Type d'équipement | Paire de rampes de chargement en aluminium, profil incurvé |
| Fabricant | Metalmec |
| Gamme | HLS-HS incurvée |
| Déclinaisons | 2 499 mm et 2 988 mm |
| Largeur externe | 315 mm |
| Hauteur de profil | 30 mm en 2,5 m — 40 mm en 3 m |
| Charge maximale du couple | 1 000 kg, sur la déclinaison 3 m à empattement 1 250 mm |
| Portée en 2 499 mm | 400 / 450 / 560 / 720 / 850 kg selon empattement de 0 à 1 250 mm |
| Portée en 2 988 mm | 560 / 600 / 720 / 900 / 1 000 kg selon empattement de 0 à 1 250 mm |
| Dénivelé franchissable | 530 à 650 mm en 2,5 m — 660 à 800 mm en 3 m |
| Encombrement total | 115 mm en 2,5 m — 122 mm en 3 m |
| Poids au couple | 26 kg en 2,5 m — 36 kg en 3 m |
| Pente maximale d'utilisation | 30 %, soit environ 16,5° |
| Calcul de longueur | Longueur minimale = hauteur du plateau × 100 ÷ 30 |
| Surface | Profil aluminium à découpes, adhérence et évacuation de l'eau et de la neige |
| Ancrage | Languette aluminium ou axe acier zingué Ø 14 mm à tête Ø 24 mm, sur demande |
| Manutention | Poignées nylon 30 ou 60 cm sur demande ; 4 sangles par rampe en manuel, 2 minimum par rampe au levage |
| Destination | Applications non professionnelles, bricolage et loisir |
| Engins visés | Chariots manuels, tondeuses, motocyclettes, quads |
| Distributeur | Genriès — Tresses (33370) et Eysines (33320), Gironde |
Retenez ces rampes si...
- Votre engin est bas sur roues et talonne en haut de rampe
- Votre plateau se situe entre 530 et 800 mm du sol
- Vous chargez tondeuse, quad, moto ou chariot manuel
- La charge totale reste dans la portée correspondant à votre empattement
- Vous cherchez un matériel léger, de 26 à 36 kg le couple
- L'usage est occasionnel, de loisir ou de bricolage
Orientez-vous ailleurs si...
- Votre engin a de grandes roues et une garde au sol confortable → les rampes droites M030
- Vous voulez un guidage latéral des roues → les rampes M050
- Vos charges dépassent 1 T → les rampes M030 larges ou les gammes supérieures
- Votre plateau dépasse 800 mm de hauteur → une longueur supérieure est nécessaire
- Vous devez faire monter des personnes → la rampe d'accès PMR
Communiquez-nous la hauteur de votre plateau, le poids et l'empattement de votre engin, nous validons la déclinaison
