Garde-corps fixation crapaudine en aluminium
Garde-corps à fixation crapaudine : l'ancrage vertical prêt à poser

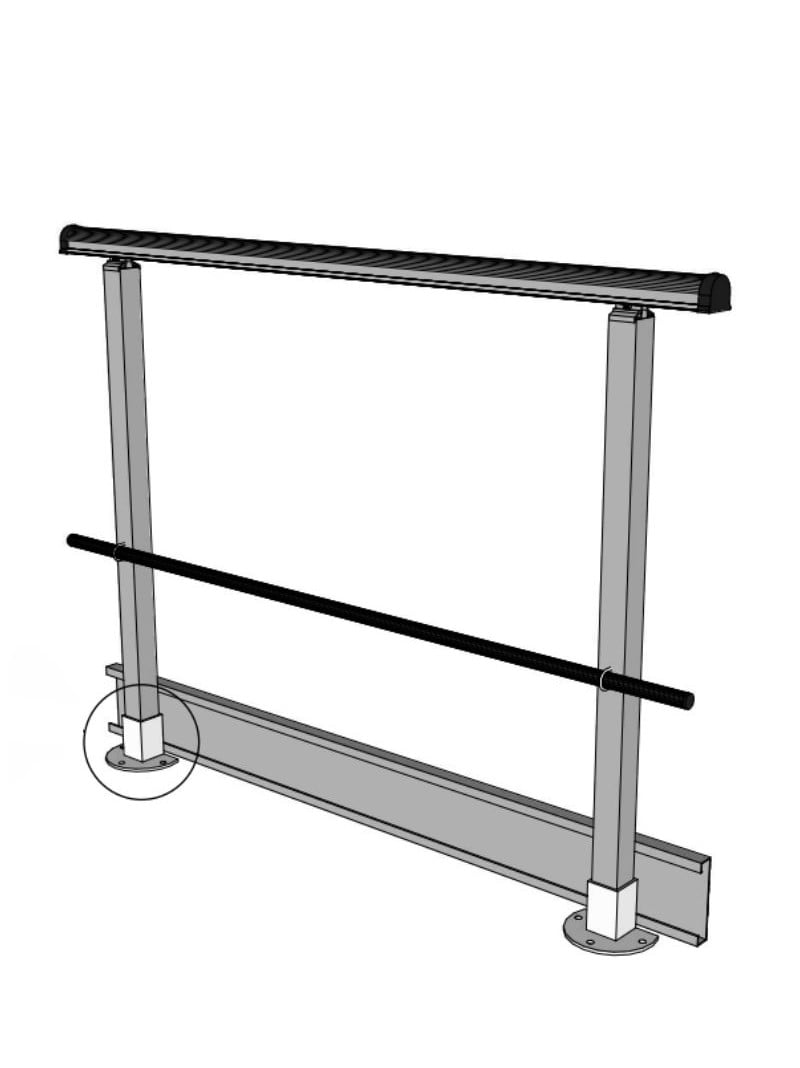

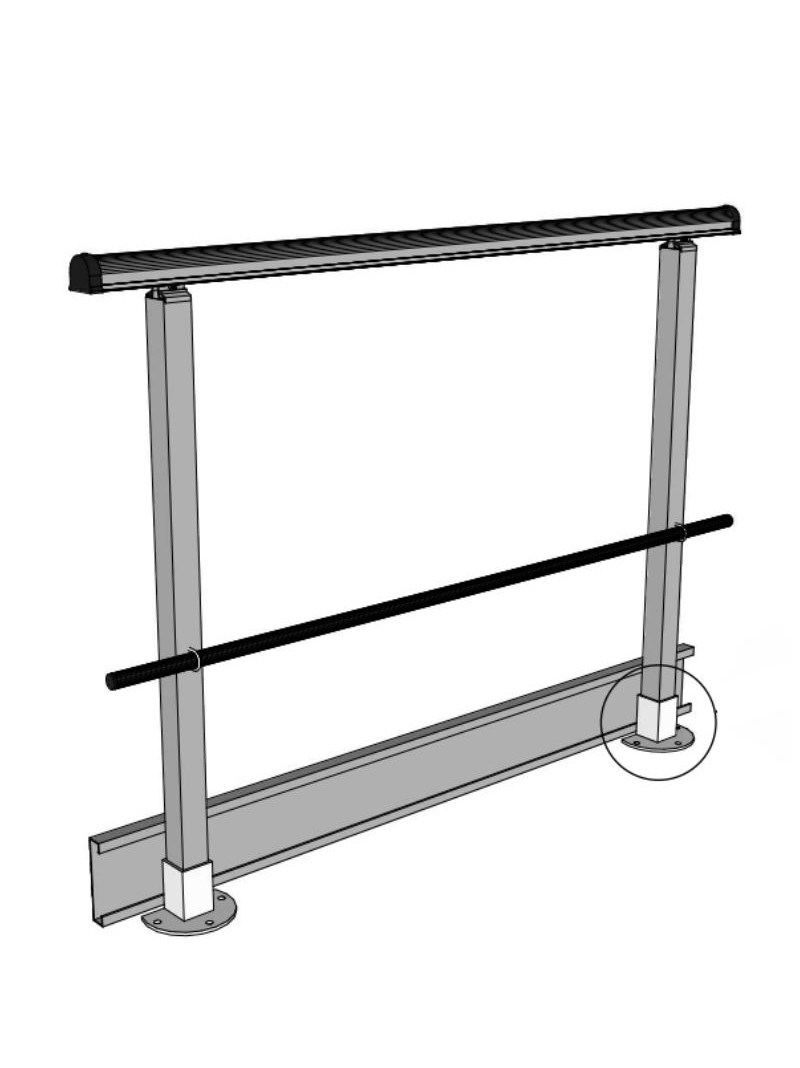

Le garde-corps en aluminium à fixation par crapaudine est une solution de protection collective conçue pour sécuriser les terrasses, les toitures inaccessibles et les passerelles industrielles. Sa spécificité réside dans son système de fixation : les poteaux (section carrée 50 × 50 mm) viennent s'insérer dans des embases moulées (crapaudines) pré-percées et fixées à plat sur la dalle. Pour un gain de temps maximal sur chantier, tous les poteaux sont livrés pré-percés et équipés en usine de leurs crochets de fixation. Réglable au millimètre et assemblé exclusivement par boulonnerie en Inox, ce dispositif garantit une installation extrêmement rigide, pérenne et strictement conforme à la norme NF EN ISO 14122-3.
Les six points qui décident de l'achat
- Ancrage vertical robuste : platines de fixation à plat (crapaudines) en aluminium moulé pré-percées.
- Gain de temps (Plug & Play) : poteaux livrés avec les pièces de fixation des lisses, sous-lisses et plinthes déjà assemblées.
- Réglage millimétrique : lisses et sous-lisses (tubes Ø 25 et 50 mm) ajustables sur le chantier par crochets boulonnés.
- Finition "mains propres" : lisses traitées par anodisation pour ne pas noircir les mains lors de la préhension.
- Sécurité normalisée : hauteur globale de 1,10 m et entraxe maximum de 1,50 m conformes à la norme EN ISO 14122.
- Visserie anticorrosion : assemblage intégral par boulonnerie en acier inoxydable.
À qui s'adresse ce garde-corps à fixation par crapaudine ?
Ce système de protection permanente est conçu pour les professionnels du bâtiment recherchant un matériel qualitatif, rapide à poser et ajustable sur site.
- Maçons et étancheurs : pour une fixation classique à plat (à la française) sur l'arase d'un muret, d'un acrotère ou d'une dalle béton périphérique.
- Poseurs et serruriers-métalliers : le pré-perçage en usine supprime les erreurs d'alignement et réduit drastiquement le temps passé sur le chantier avec la perceuse.
- Services de maintenance industrielle : pour sécuriser des mezzanines, des voies de ponts roulants ou des postes de travail en hauteur.
- Maîtres d'ouvrage (Bureaux d'études) : pour garantir la conformité d'une toiture technique ou d'un balcon technique aux normes du Code du travail.
Norme EN ISO 14122-3 : les règles de mise en œuvre
Pour que l'installation soit validée par un bureau de contrôle, plusieurs paramètres liés à la norme doivent être respectés lors du montage.
Conformément aux préconisations de la norme EN 14122-3, la main courante (lisse supérieure) culmine à une hauteur réglementaire de 1,10 m par rapport à la zone de circulation.
Pour valider la résistance mécanique du garde-corps face à un effort statique ou dynamique (chute d'un opérateur), l'entraxe maximum autorisé entre deux poteaux est de 1500 mm.
Le garde-corps intègre des plinthes en profilé aluminium de 150 mm de haut fixées par crochets. Elles sont obligatoires si le rebord (acrotère) du support sur lequel est fixé le garde-corps mesure moins de 10 cm de hauteur.
Comment choisir son type de fixation ?
La fixation par crapaudine (pose à plat ou "à la française") nécessite un support compatible. Voici comment la comparer aux autres solutions.
La fixation crapaudine (ce modèle) est idéale si...
- Vous disposez d'un acrotère (muret) plat, sain et suffisamment large pour recevoir l'embase.
- Vous souhaitez ancrer le garde-corps sur une dalle béton périphérique (passerelles, balcons).
- Le perçage de la dalle n'entraîne pas de risque d'infiltration d'eau dans les locaux sous-jacents.
Orientez-vous vers un autre ancrage si...
- Vous ne pouvez absolument pas percer le support (toiture sous décennale) → le garde-corps autoportant à plots lestés.
- Vous devez vous fixer sur la face intérieure de l'acrotère (en Z) pour dégager le dessus du muret → le garde-corps sur reprise d'étanchéité.
- Votre toiture est en tôle nervurée → la fixation sur bac acier ou bac chaud.
Questions fréquentes sur le montage et la conception
Que signifie "livré pré-percé" ?
Tous les usinages sont réalisés dans nos ateliers. Vous n'avez pas à percer les poteaux sur le chantier pour fixer les crochets des lisses, des sous-lisses ou des plinthes. Il suffit de boulonner les éléments (avec une clé 6 pans) dans les emplacements déjà préparés.
Comment rattraper un faux niveau ou une erreur de traçage ?
Le système de lisses et de sous-lisses tubulaires est conçu pour coulisser dans les crochets avant le serrage final. Cela permet un ajustement au millimètre près en fonction des spécificités du site, même si l'entraxe entre les poteaux varie légèrement.
Comment passer commande de ce système ?
Ce produit (vendu au mètre linéaire, Réf. 1GC) est conditionné sur devis. Il est impératif de réaliser un plan d'implantation (calepinage) pour déterminer le nombre exact de poteaux (respect de l'entraxe de 1,50 m), de lisses, de bouchons d'extrémité et d'angles nécessaires à votre configuration.
Quelle est la différence entre aluminium brut et anodisé ?
Sur ce modèle, les poteaux et les plinthes sont en aluminium brut, tandis que la lisse supérieure (celle que l'on empoigne) est anodisée. L'anodisation est un traitement de surface qui rend le métal plus résistant aux rayures et évite qu'il ne laisse des traces grisâtres sur les mains.
Explorer les autres fixations de garde-corps
Si la toiture ne permet aucun perçage, orientez-vous vers la solution du garde-corps autoportant lesté, ou vers un système en applique déportée et rabattable si la fixation doit se faire en retrait de la paroi. Pour les travaux de gros œuvre temporaires, utilisez la pince de serrage réversible pour planches de chantier. Enfin, pour les toitures métalliques, découvrez nos modèles spécifiques pour bac acier ou bac chaud.
Parcourir notre catalogue de sécurisation toiture
La protection périphérique est la première étape de sécurisation d'une terrasse. Si l'accès à la toiture s'effectue par une trappe de sol ou si vous devez sécuriser une plateforme de déchargement sur une mezzanine industrielle, complétez votre installation par une barrière écluse basculante disponible dans notre section dédiée à notre gamme de barrières écluse.
Fiche d'identité : Garde-Corps Fixation Crapaudine
| Type d'équipement | Garde-corps permanent de protection collective |
| Domaine d'application | Terrasses, passerelles, balcons techniques, toitures inaccessibles |
| Matériau | Aluminium (Poteaux 50×50 mm) et Inox (Visserie) |
| Type d'ancrage | Fixation à plat (à la française) par platine moulée (Crapaudine) |
| Pré-assemblage | Lisses, sous-lisses et crochets pré-montés en usine |
| Main courante (Lisse) | Tube aluminium Ø 50 mm, finition anodisée "mains propres" |
| Sous-lisse | Tube aluminium Ø 25 mm |
| Plinthe | Profilé aluminium de 150 mm de hauteur |
| Ajustement sur chantier | Lisses et sous-lisses réglables au millimètre par coulissement |
| Entraxe maximum | 1500 mm entre chaque poteau |
| Hauteur réglementaire | 1,10 m par rapport au sol |
| Norme | Conforme à la norme NF EN ISO 14122-3 |
| Origine | Fabriqué en France |
Choisissez la fixation par crapaudine si...
- Vous disposez d'un acrotère plat, large et résistant pour supporter l'ancrage des poteaux.
- Vous souhaitez gagner du temps sur la pose (les poteaux sont livrés percés et équipés de leurs crochets).
- Vous exigez une réparation facile par simple boulonnage (pas de soudure sur chantier).
Orientez-vous vers une autre solution si...
- Vous n'avez pas l'autorisation de percer la toiture (garantie décennale) → un garde-corps autoportant lesté.
- L'acrotère est recouvert d'une couvertine fine en zinc et la pose doit se faire en déport sur la paroi intérieure → un garde-corps sur reprise d'étanchéité.
- La dalle est recouverte par une épaisse couche d'isolation et d'étanchéité → un garde-corps pour terrasse isolée.
Besoin d'une étude de calepinage (métré) pour définir votre besoin en mètres linéaires ?
