Sortie échelle crinoline avec marchepied intégré
La sortie d'échelle à crinoline avec marchepied intégré : franchir le dernier niveau en toute stabilité

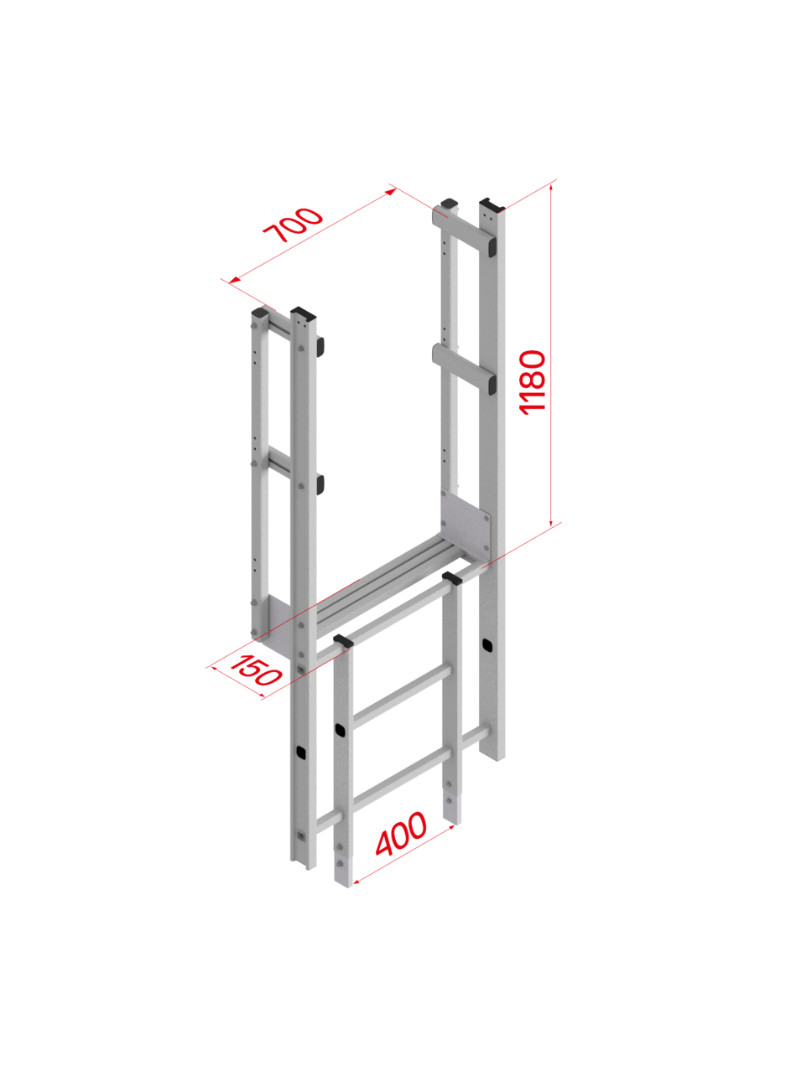

Cette sortie avec marchepied intégré équipe les échelles à crinoline dont l'accès se fait en toiture. Sa plateforme évasée de 700 mm, associée au marchepied, offre un appui stable au franchissement du dernier niveau — avec une profondeur de 150 mm et une hauteur de 1180 mm. En aluminium, elle s'installe directement sur les montants verticaux de l'échelle, sans découpe ni soudure. Elle est conforme aux normes DIN 18799-1 & 3, DIN 14094-1 et ISO 14122-4.
La sortie avec marchepied intégré en un coup d'œil
- Fonction : franchissement sécurisé du dernier niveau, accès toiture
- Largeur de la plateforme : 700 mm (évasée)
- Profondeur : 150 mm
- Hauteur : 1180 mm
- Matière : aluminium
- Installation : sur les montants verticaux existants, sans découpe ni soudure
- Normes : DIN 18799-1 & 3, DIN 14094-1, ISO 14122-4
- Portillon : non fourni — à commander séparément pour une conformité complète
À qui s'adresse cette sortie avec marchepied ?
- Accès toiture terrasse : échelles à crinoline dont l'arrivée se fait en toiture
- Installateurs recherchant une transition confortable : le marchepied intégré facilite le passage du dernier échelon à la plateforme
- Sites soucieux de limiter la largeur de fente à la sortie : réduit les risques de chute au moment du franchissement
- Montants d'échelle existants : montage direct sans modification de la structure
Normes et sécurité
Normes allemandes relatives aux échelles fixes pour ouvrages de construction : la partie 1 couvre les échelles à montants latéraux, la partie 3 les accessoires associés (sorties, portillons, éléments de fixation).
Norme allemande relative aux équipements pour pompiers et échelles de secours.
Norme internationale et européenne relative aux moyens d'accès permanents aux machines et installations industrielles, dont les échelles fixes.
Caractéristiques techniques
| Désignation | Sortie échelle à crinoline avec marchepied intégré |
| Matériau | Aluminium |
| Largeur de la plateforme | 700 mm (évasée) |
| Profondeur | 150 mm |
| Hauteur | 1180 mm |
| Installation | Sur montants verticaux existants, sans découpe ni soudure |
| Portillon | Non fourni — à commander séparément |
| Normes | DIN 18799-1 & 3, DIN 14094-1, ISO 14122-4 |
Quel module de sortie choisir ?
Genriès propose plusieurs types de sorties selon la configuration de toiture et le niveau de confort recherché au franchissement.
| Produit | Particularité | Dimension | Portillon inclus |
|---|---|---|---|
| Sortie avec marchepied intégré (ce produit) | Marchepied pour une transition confortable | 700 mm de large — profondeur 150 mm | Non |
| Sortie frontale standard ou élargie | Prolonge simplement les montants au-delà du dernier niveau | 560 mm (standard) ou 700 mm (élargie) | Non |
| Sortie passage acrotère | Plateforme évasée avec garde-corps intégrés des deux côtés, pour franchir un acrotère | 0,73 m / 0,95 m / 1,18 m (3 longueurs) | Non |
Pour compléter la sécurisation de la sortie, la crosse escamotable de sécurité prolonge la main courante sur les trois derniers points d'appui.
Compléter l'installation
Portillon de sécurité (obligatoire)
Le portillon pour sortie de crinoline, à fermeture automatique et magnétique, est nécessaire pour une conformité complète.
Arceau de protection pour la sortie
L'arceau de protection dorsale pour sortie assure la continuité de la protection arrière au niveau de la zone de sortie.
Structure de base
Cette sortie s'installe sur les montants d'un plan d'échelle à crinoline ou équipe une échelle complète telle que l'échelle à crinoline avec portillon et sortie frontale.
Fixation sur façade en bardage
Si le mur d'accueil est habillé de bardage plutôt qu'en maçonnerie nue, une plaque adaptée aux façades en bardage assure un ancrage correct des montants.
Questions fréquentes
Le portillon est-il fourni avec cette sortie ?
Non, le portillon n'est pas inclus. Il est indispensable pour une conformité complète et doit être commandé séparément.
Faut-il découper les montants de l'échelle pour installer cette sortie ?
Non, elle s'installe directement sur les montants verticaux existants, sans découpe ni soudure.
Quelle est la différence avec la sortie frontale standard (référence 1083) ?
Les deux modules se fixent de la même façon sur les montants, sans marche palière ni portillon inclus. La sortie avec marchepied intégré (700 mm) ajoute un marchepied pour une transition plus confortable au dernier niveau.
Cette sortie convient-elle en présence d'un acrotère ?
Pour franchir un acrotère, la sortie dédiée avec passage acrotère (garde-corps intégrés des deux côtés) est plus adaptée que ce module.
Quelles normes cette sortie respecte-t-elle ?
DIN 18799-1 & 3, DIN 14094-1 et ISO 14122-4.
Découvrir les autres sorties et accessoires de sécurisation
Pour une conformité complète, associez cette sortie au portillon pour sortie de crinoline. Découvrez aussi la sortie frontale standard ou élargie et la sortie passage acrotère. Complétez la protection avec l'arceau de protection pour sortie ou la crosse escamotable de sécurité. Cette sortie équipe des structures telles que le plan d'échelle à crinoline ou l'échelle à crinoline avec portillon et sortie frontale.
Explorer les catégories complémentaires
Cette sortie fait partie de la sélection pièces détachées pour échelle à crinoline et de la catégorie échelle à crinoline aluminium.
Fiche d'identité de la sortie avec marchepied intégré
| Type d'équipement | Sortie de toiture pour échelle à crinoline, avec marchepied intégré |
| Largeur | 700 mm (évasée) |
| Profondeur | 150 mm |
| Hauteur | 1180 mm |
| Matériau | Aluminium |
| Installation | Sans découpe ni soudure, sur montants existants |
| Portillon | Non fourni — obligatoire en complément pour la conformité |
| Normes | DIN 18799-1 & 3, DIN 14094-1, ISO 14122-4 |
Réponses directes aux questions les plus posées
Cette sortie inclut-elle un portillon ?
Non, un portillon doit être ajouté séparément pour une conformité complète.
Quelle est la largeur de la plateforme ?
700 mm, en version évasée.
Faut-il découper l'échelle pour l'installer ?
Non, l'installation se fait directement sur les montants existants, sans découpe ni soudure.
Quelles normes cette sortie respecte-t-elle ?
DIN 18799-1 & 3, DIN 14094-1 et ISO 14122-4.
Où obtenir un devis pour cette sortie à Bordeaux ?
Genriès dispose de deux agences en Gironde : Tresses (33370, siège social) et Eysines (33320). Tél : +33 (0)5 56 85 18 80.
Choisissez cette sortie si...
- Votre échelle à crinoline débouche sur une toiture terrasse et vous voulez un franchissement confortable
- Vous recherchez un module installable sans découpe ni soudure sur les montants existants
- Vous pensez à commander un portillon en complément pour la conformité
Préférez une autre référence si...
- Votre site présente un acrotère à franchir → la sortie passage acrotère
- Vous n'avez pas besoin de marchepied → la sortie frontale standard ou élargie
- Vous cherchez une solution déjà équipée d'un portillon → l'échelle à crinoline avec portillon et sortie frontale
Une question sur la compatibilité avec votre échelle à crinoline ?
Fiche produit mise à jour en 2026 — configurations et disponibilité communiquées sur devis
