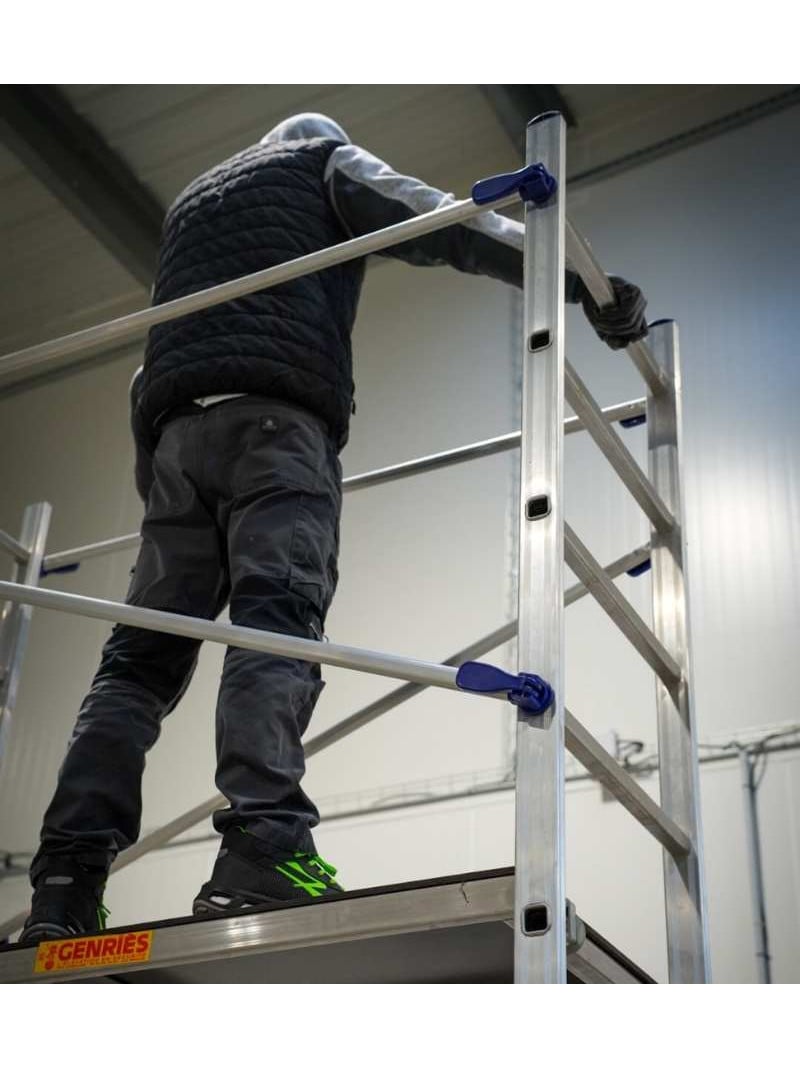

Échafaudage Pinna : un échafaudage roulant qui se transforme en échelles

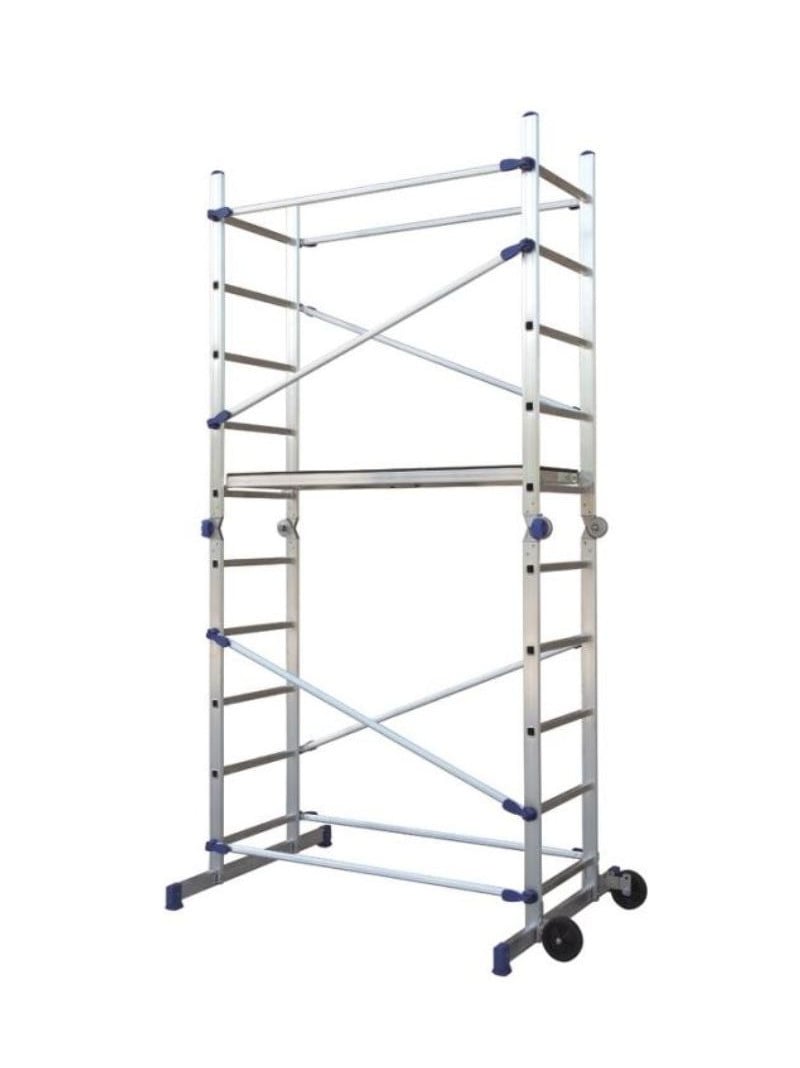

Le Pinna est un échafaudage roulant en aluminium dont la structure se plie en deux grâce à des articulations automatiques en fonte d'aluminium : il se transforme en 2 échelles simples ou 2 échelles doubles. Son plateau se règle de 0,88 m à 1,78 m, pour une hauteur de travail de 2,88 m à 3,78 m. Il pèse 34,50 kg, se replie à 1,70 × 0,63 × 0,31 m, et ses lisses et diagonales s'assemblent sans outil. Il est conforme à deux normes : EN 131 pour les échelles portables et NF E 85-200 pour les échafaudages domestiques.

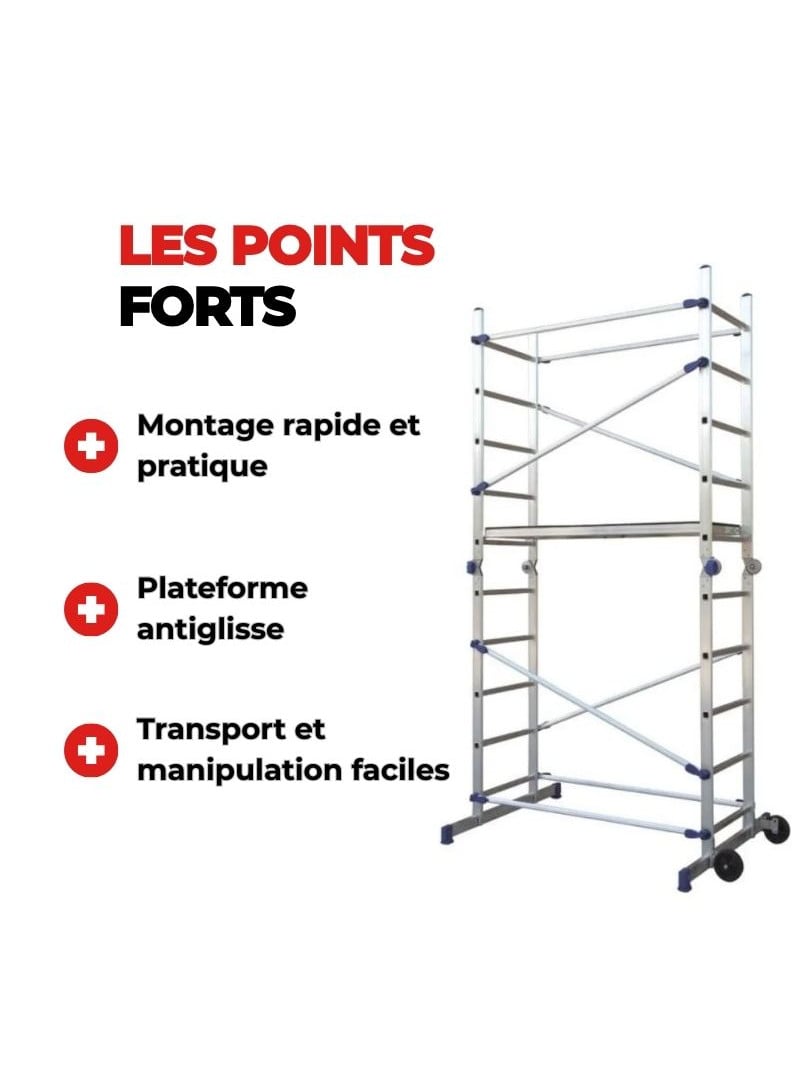

Les six points qui décident de l'achat
- Trois configurations : échafaudage roulant, 2 échelles simples ou 2 échelles doubles
- Hauteur de plateau : de 0,88 m à 1,78 m, soit 2,88 m à 3,78 m de hauteur de travail
- Poids : 34,50 kg — dimensions repliées : 1,70 × 0,63 × 0,31 m
- Assemblage : lisses et diagonales sans outil, par verrouillage à expansion automatique
- Temps de montage : 12 minutes à la première utilisation, 4 minutes ensuite
- Deux normes : EN 131 et NF E 85-200 — charge 150 kg
À qui s'adresse l'échafaudage Pinna ?
Ce modèle est présenté comme destiné aux artisans et aux bricoleurs, pour des travaux de peinture en hauteur et des réparations de façade. Sa particularité tient à sa capacité de transformation : un seul équipement couvre trois configurations de travail.
- Travaux de peinture en hauteur : plateau de 1,43 × 0,51 m avec trappe d'accès
- Réparations de façade : barre stabilisatrice à réglage latéral, pour un alignement facile contre les murs
- Besoins alternant échafaudage et échelle : la structure se plie en deux et se transforme en échelles simples ou doubles
- Espaces de rangement réduits : 1,70 × 0,63 × 0,31 m une fois replié
- Poids de l'ensemble : 34,50 kg
- Temps de montage : 4 minutes après la première utilisation
EN 131 et NF E 85-200 : deux normes pour deux usages
Ce produit est le seul de sa gamme à relever de deux référentiels distincts. Cette double conformité découle directement de sa capacité de transformation : la norme des échafaudages domestiques pour la configuration échafaudage, celle des échelles portables pour les configurations échelle.
Publiée en décembre 2006 et toujours en vigueur, elle s'intitule « Échafaudages domestiques — Exigences minimales de sécurité ». Elle couvre les échafaudages dont la hauteur de plancher n'excède pas 5 m, destinés aux travaux domestiques, et fixe leurs exigences dimensionnelles, leurs essais, leur marquage et le contenu de leur notice.
Norme européenne des échelles portables, applicable aux échelles simples, coulissantes, transformables et articulées. Elle impose notamment une charge statique minimale de 150 kg et distingue une classe professionnelle d'une classe domestique.
La charge indiquée sur ce produit est de 150 kg. Il s'agit d'une limite d'emploi.
La structure est équipée d'une barre stabilisatrice à réglage latéral, prévue pour faciliter l'alignement de l'échafaudage contre les murs.
Ce que recouvre la mention « domestique »
La NF E 85-200 encadre les échafaudages destinés aux travaux domestiques. Le référentiel des échafaudages roulants professionnels est différent : il s'agit de la NF EN 1004-1, avec ses propres exigences de montage en sécurité et de charge de plancher. Les deux familles de matériel ne sont pas interchangeables.
Comment vérifier que ce modèle correspond à votre besoin ?
Quatre vérifications permettent de confirmer le choix avant commande.
1. Mesurer la hauteur à atteindre
Le plateau se règle entre 0,88 m et 1,78 m, pour une hauteur de travail de 2,88 m à 3,78 m. C'est la hauteur de plateau qui correspond au niveau sur lequel l'utilisateur se tient. Nous communiquons ces deux valeurs extrêmes, sans préciser à ce jour les positions intermédiaires : contactez-nous si ce point conditionne votre choix.
2. Déterminer si la transformation est utile
Si l'échafaudage seul suffit, l'échafaudage Clic, sans la fonction échelle, atteint 2,36 m de plateau. La transformation en échelles n'a de sens que si vous en avez l'usage.
3. Contrôler le dégagement et le rangement
La base occupe 1,14 × 1,56 m. Une fois replié, l'ensemble mesure 1,70 × 0,63 × 0,31 m : ces deux cotes conditionnent l'usage sur site et le stockage.
4. Vérifier le cadre d'utilisation
Ce modèle relève de la NF E 85-200, qui encadre les échafaudages domestiques. Pour un usage professionnel, le référentiel applicable est la NF EN 1004-1.
Notre article pour bien choisir son échafaudage roulant reprend ces critères pour l'ensemble de la gamme.
Échafaudage, échelles simples ou échelles doubles
C'est la caractéristique qui distingue ce modèle : un seul équipement pour trois configurations de travail.
| Configuration | Caractéristiques documentées |
|---|---|
| Échafaudage roulant | Plateau de 1,43 × 0,51 m avec trappe d'accès de 0,61 × 0,46 m, réglable de 0,88 m à 1,78 m de hauteur, sur une base de 1,14 × 1,56 m |
| 2 échelles simples | Obtenues par pliage de la structure en deux, au moyen des articulations automatiques en fonte d'aluminium |
| 2 échelles doubles | Seconde configuration issue de la même transformation, les échelles mesurant 3,10 m de longueur |
Ce que cela implique sur les normes
C'est cette polyvalence qui explique la double conformité du produit : NF E 85-200 pour l'usage en échafaudage domestique, EN 131 pour l'usage en échelle portable. Ni le Clic ni le Clic Clac ne relèvent de ce second référentiel.
Montage, transformation et rangement
Les points ci-dessous complètent, sans s'y substituer, la notice fournie avec le produit, qui demeure le document de référence pour le montage et pour la transformation.
Temps de montage annoncé
12 minutes à la première utilisation, puis 4 minutes, selon les valeurs que nous annonçons pour ce produit.
Assemblage sans outil
Les lisses et les diagonales se fixent par verrouillage à expansion automatique. Aucun outillage n'est nécessaire pour cette opération.
Alignement contre un mur
La barre stabilisatrice dispose d'un réglage latéral, prévu pour faciliter l'alignement de la structure contre les murs.
Repli et rangement
Une fois replié, l'ensemble mesure 1,70 × 0,63 × 0,31 m pour 34,50 kg. Le produit est livré emballé, avec sa notice.
Notre article sur le déroulé du montage d'un échafaudage roulant détaille les étapes et les points de contrôle à effectuer.
Pinna, Clic et Clic Clac : trois hauteurs
Le Pinna est l'échelon le plus bas d'une ligne de trois échafaudages domestiques. D'un modèle à l'autre, c'est la hauteur atteinte qui évolue.
| Modèle | Hauteur de plateau | Particularité |
|---|---|---|
| Pinna (ce produit) | jusqu'à 1,78 m | Transformable en 2 échelles simples ou doubles |
| Clic | 2,36 m | Base de la ligne |
| Clic Clac, plateau à 4,46 m | 4,46 m | Base Clic complétée de rehausses, 2 plateaux |
Comment arbitrer
Le choix entre ces trois références se détermine d'abord par la hauteur à atteindre. La transformation en échelles est propre au Pinna : elle constitue un critère de choix distinct de la hauteur, à évaluer selon les besoins réels du chantier.
Questions fréquentes sur l'échafaudage Pinna
En quoi se transforme-t-il exactement ?
En 2 échelles simples ou en 2 échelles doubles. La structure se plie en deux grâce à des articulations automatiques en fonte d'aluminium, et les échelles mesurent 3,10 m de longueur.
Quelle hauteur atteint-il ?
Jusqu'à 3,78 m de hauteur de travail, pour un plateau réglé à 1,78 m. En position basse, le plateau est à 0,88 m pour 2,88 m de hauteur de travail.
Pourquoi deux normes différentes ?
Parce que le produit couvre deux usages. La NF E 85-200 encadre les échafaudages domestiques, la NF EN 131 les échelles portables, et ce modèle se transforme précisément en échelles.
Le montage nécessite-t-il des outils ?
Non. Les lisses et les diagonales s'assemblent par un système de verrouillage à expansion automatique, sans outil.
Combien de temps faut-il pour le monter ?
12 minutes à la première utilisation, puis 4 minutes.
Combien pèse-t-il ?
34,50 kg. Une fois replié, l'ensemble mesure 1,70 × 0,63 × 0,31 m environ, ce qui permet un rangement contre une paroi ou un chargement en véhicule.
Quelle place occupe-t-il une fois replié ?
1,70 × 0,63 × 0,31 m environ. Ces dimensions permettent un rangement contre une paroi ou un chargement en véhicule.
Quelle charge supporte-t-il ?
150 kg, utilisateur, outillage et matériaux compris. Il s'agit d'une limite d'emploi et non d'une valeur indicative.
Quelle est la taille du plateau ?
1,43 × 0,51 m, avec une trappe d'accès de 0,61 × 0,46 m. Le plateau associe une structure aluminium à une surface bois antidérapante et résistante à l'eau.
Un professionnel peut-il l'utiliser sur ses chantiers ?
Non en configuration échafaudage. La NF E 85-200 encadre les échafaudages domestiques ; le matériel destiné aux chantiers professionnels relève de la NF EN 1004-1.
Où est-il fabriqué et quelle est sa garantie ?
Dans l'Union européenne, avec une garantie de 5 ans. La référence du modèle est PN.
Où l'acheter en Gironde ?
Chez Genriès, à Tresses (33370, siège social) et à Eysines (33320). Tél : 05 56 85 18 80.
Les autres échafaudages domestiques Genriès
Si une hauteur de plateau supérieure à 1,78 m est nécessaire, l'échafaudage domestique Clic atteint 2,36 m et l'échafaudage sur échelle Clic Clac monte à 4,46 m. Pour les travaux d'intérieur et de jardin à faible hauteur, consultez notre plus petit échafaudage roulant, le P6, ou l'échafaudage de jardin Piego, à double plateau. Pour la taille des haies, l'échafaudage roulant taille-haie dispose d'un porte-outils intégré.
Explorer les catégories complémentaires
Ce modèle appartient à le rayon des échafaudages roulants Genriès, et plus précisément les modèles en aluminium du catalogue roulant. Sa structure pliable le rapproche des modèles conçus pour se replier. Pour comparer les modèles de gabarit voisin, les modèles de longueur comparable, entre 1 et 2 m, regroupent les références de même encombrement, et les équipements pensés pour le jardin couvrent les travaux extérieurs autour de la maison.
Fiche d'identité de l'échafaudage Pinna
| Type d'équipement | Échafaudage roulant en aluminium transformable en échelles, usage domestique |
| Référence | PN |
| Configurations | Échafaudage roulant, 2 échelles simples ou 2 échelles doubles |
| Hauteur de plateau | 0,88 m à 1,78 m |
| Hauteur de travail | 2,88 m à 3,78 m |
| Base | 1,14 × 1,56 m |
| Plateau | 1,43 × 0,51 m, structure aluminium et surface bois antidérapante résistante à l'eau |
| Trappe d'accès | 0,61 × 0,46 m |
| Fixation du plateau | Crochets en aluminium soudés au plateau |
| Montants | Section 60 × 24 mm, renforcés |
| Longueur des échelles | 3,10 m |
| Articulations | Automatiques, en fonte d'aluminium |
| Assemblage des lisses et diagonales | Verrouillage à expansion automatique, sans outil |
| Stabilisation | Barre stabilisatrice à réglage latéral |
| Temps de montage | 12 minutes à la première utilisation, 4 minutes ensuite |
| Dimensions repliées | 1,70 × 0,63 × 0,31 m environ |
| Poids | 34,50 kg |
| Charge | 150 kg |
| Normes | EN 131 et NF E 85-200 |
| Garantie | 5 ans |
| Origine | Fabriqué dans l'Union européenne |
| Distributeur | Genriès — Tresses (33370) et Eysines (33320), Gironde |
Retenez le Pinna si...
- Vous avez besoin d'un échafaudage et d'échelles, sans acheter deux équipements
- Votre hauteur de travail ne dépasse pas 3,78 m
- Vous disposez d'un espace de rangement limité : 1,70 × 0,63 × 0,31 m replié
- Vous transportez souvent l'équipement : 34,50 kg
- Vos travaux relèvent d'un usage domestique
Orientez-vous vers une autre référence si...
- Vous n'avez pas l'usage de la transformation en échelles → l'échafaudage Clic
- Vous devez dépasser 1,78 m de plateau → le Clic Clac, qui monte à 4,46 m
- Vous intervenez dans un cadre professionnel : le référentiel applicable est la NF EN 1004-1
- Vos travaux se situent au jardin → l'échafaudage taille-haie ou l'Piego
Communiquez-nous la hauteur à atteindre et l'usage envisagé, nous vous orientons vers la bonne référence
