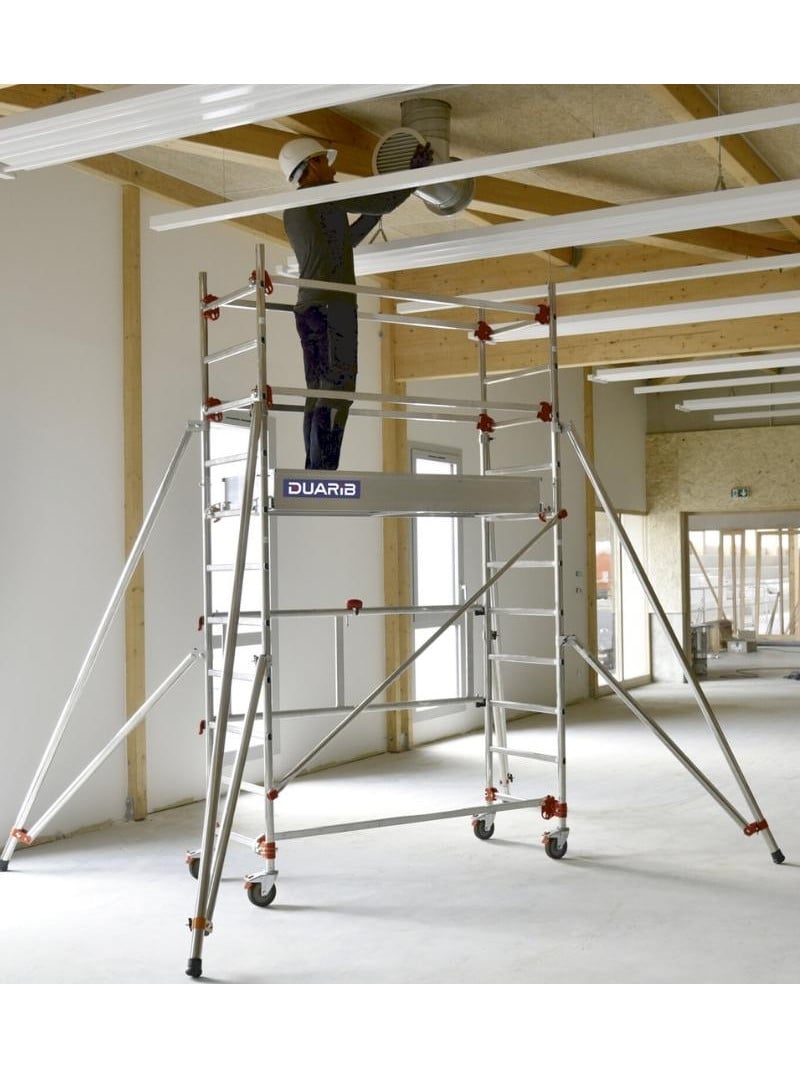

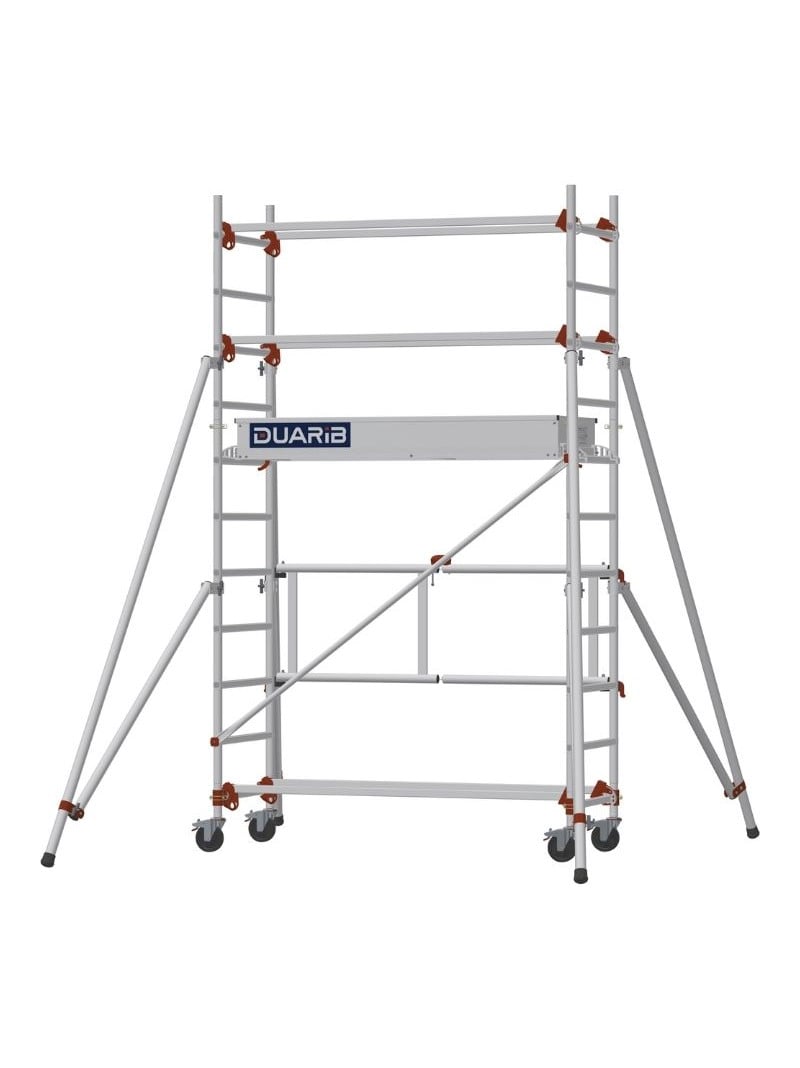

Échafaudage roulant aluminium Altitude Pliant – Hauteur max 4,80 m – Longueur 1,50 / 1,75 m
Altitude 135/165 à base pliante : l'installation express d'un échafaudage professionnel
L'Altitude 135/165 à base pliante est un échafaudage roulant en aluminium conforme au décret 2004-924 et à la norme NF EN 1004-1. Sa base pliante permet une installation express, et son montage comme son démontage sont sécurisés par un seul opérateur, depuis le sol ou le niveau inférieur. Deux longueurs et quatre hauteurs de plancher, de 1,80 m à 4,80 m, couvrent jusqu'à 6,80 m de hauteur de travail. L'installation en dénivelés jusqu'à 1,00 m est comprise, sans pièce optionnelle à acquérir. Fabriqué en France par le fabricant Duarib, garanti 5 ans.
Les six points qui décident de l'achat
- Base pliante : installation express, contre une base fixe sur la version standard
- Quatre hauteurs : plancher à 1,80 m, 2,80 m, 3,80 m ou 4,80 m, soit 3,80 m à 6,80 m de hauteur de travail
- Deux longueurs : AL135 et AL165, pour une largeur de structure constante de 0,62 m
- Montage : montage et démontage sécurisés par un seul opérateur, depuis le sol ou le niveau inférieur
- Dénivelés : jusqu'à 1,00 m, montage compris sur les modèles à base pliante
- Charge admissible sur un plancher : 150 kg en AL135, 157 kg en AL165
À quels chantiers l'Altitude à base pliante répond-il ?
Ce modèle relève de la norme NF EN 1004-1 et du décret 2004-924. Sa largeur et sa hauteur ont été étudiées pour franchir les portes et circuler dans les couloirs étroits, ce qui en fait un choix pertinent pour les interventions en espaces contraints.
- Base pliante : nous proposons une installation express de la base
- Travaux en espaces contraints : largeur et hauteur étudiées pour le franchissement des portes et la circulation en couloir étroit
- Quatre hauteurs de plancher : de 1,80 m à 4,80 m, par pas de 1 m
- Intervention par un opérateur seul : le montage et le démontage sont sécurisés pour une personne
- Sols irréguliers : installation en dénivelés jusqu'à 1,00 m, dont le montage est compris sur les modèles à base pliante
- Diagonales à manœuvre rapide : verrouillage et déverrouillage en un seul geste
NF EN 1004-1 et décret 2004-924 : le cadre applicable
Ce modèle relève des deux textes de référence du travail en hauteur en France.
Norme de référence des échafaudages roulants de service. Son champ d'application couvre les hauteurs de plancher jusqu'à 12 m en utilisation intérieure et jusqu'à 8 m en utilisation extérieure, « à l'intérieur » signifiant que l'échafaudage n'est pas exposé au vent. Les quatre hauteurs de ce modèle, qui plafonnent à 4,80 m de plancher, restent sous ces deux limites.
Pilier français du travail en hauteur, il a supprimé la notion de hauteur minimale : le risque existe dès qu'une chute avec dénivellation est possible. Il impose de privilégier les protections collectives sur les protections individuelles.
Le montage s'effectue depuis le sol ou depuis le niveau inférieur. Les étapes s'enchaînent en restant toujours protégé du risque de chute, les lisses et les garde-corps se posant à l'aide des diagonales.
La structure reçoit 4 stabilisateurs. La charge maximale admissible sur un plancher est de 150 kg sur l'AL135 et de 157 kg sur l'AL165 : ces valeurs constituent des limites d'emploi.
Les repères visuels rouges
La gamme est dotée de repères visuels rouges, destinés à identifier immédiatement les assemblages sensibles, indispensables à enclencher ou à verrouiller. Ils permettent un contrôle visuel direct avant la mise en service.
Comment choisir la bonne référence ?
Quatre vérifications permettent de confirmer le choix de la configuration avant commande.
1. Retenir la base pliante ou la base standard
Cette page couvre la version à base pliante, dont nous proposons une installation express. L'Altitude Standard 135/165, à base fixe, fait l'objet d'une fiche distincte.
2. Déterminer la hauteur de plancher
Quatre valeurs sont proposées : 1,80 m, 2,80 m, 3,80 m ou 4,80 m. C'est la hauteur du plancher sur lequel l'opérateur se tient qu'il faut retenir, la hauteur de travail lui ajoutant 2 m.
3. Choisir la longueur selon la surface et la charge
L'AL135 offre une surface utile de 1,25 × 0,53 m pour 150 kg admissibles, l'AL165 une surface de 1,50 × 0,53 m pour 157 kg.
4. Mesurer le dénivelé et les passages
L'installation en dénivelés est prévue jusqu'à 1,00 m, les roues étant réglables sur 150 mm par pas de 10 mm. Les dimensions extérieures sont de 1,50 × 0,72 m en AL135 et 1,75 × 0,72 m en AL165.
Notre guide les critères pour bien choisir son échafaudage roulant reprend ces critères pour l'ensemble de la gamme.

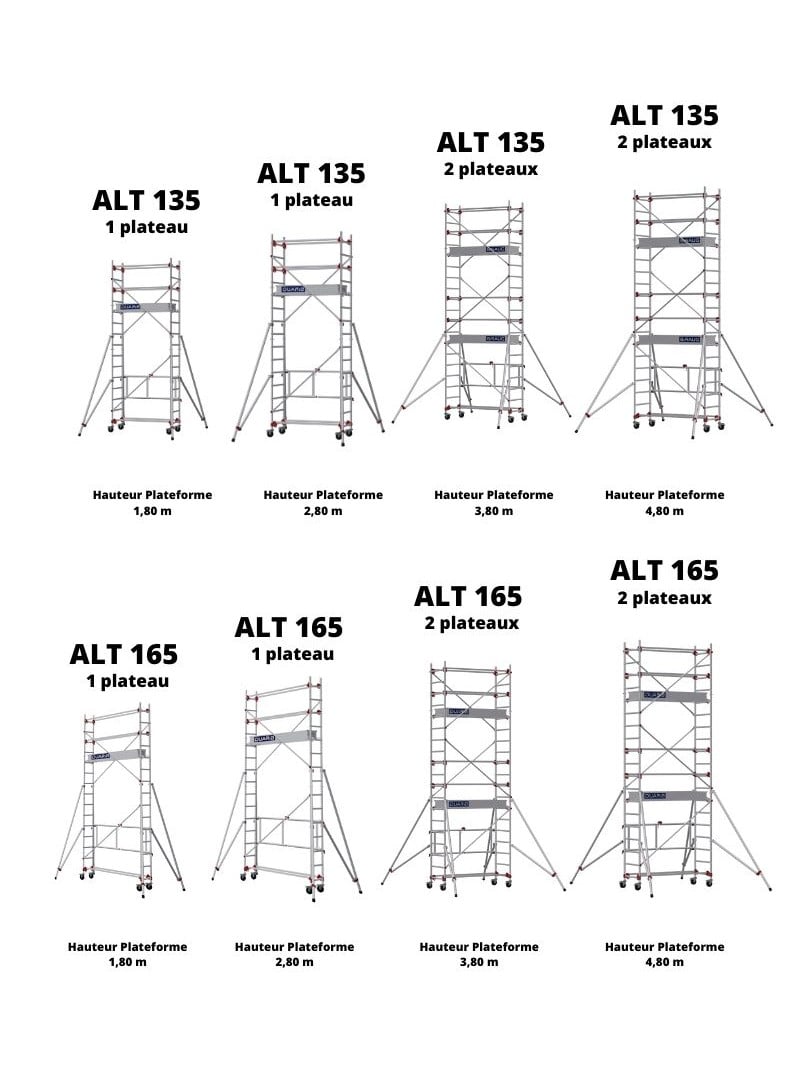

Les huit configurations disponibles
Quatre hauteurs de plancher sont proposées dans chacune des deux longueurs.
| Référence | Longueur | Hauteur de plancher | Hauteur de travail | Nombre de planchers | Poids |
|---|---|---|---|---|---|
| 613152 | AL135 | 1,80 m | 3,80 m | 1 | 55 kg |
| 613153 | AL135 | 2,80 m | 4,80 m | 1 | 60 kg |
| 613154 | AL135 | 3,80 m | 5,80 m | 2 | 83 kg |
| 613155 | AL135 | 4,80 m | 6,80 m | 2 | 91 kg |
| 613352 | AL165 | 1,80 m | 3,80 m | 1 | Nous consulter |
| 613353 | AL165 | 2,80 m | 4,80 m | 1 | Nous consulter |
| 613354 | AL165 | 3,80 m | 5,80 m | 2 | Nous consulter |
| 613355 | AL165 | 4,80 m | 6,80 m | 2 | Nous consulter |
Lecture du tableau
Sur les huit références, la hauteur de travail correspond à la hauteur de plancher augmentée de 2 m, et les hauteurs progressent par pas de 1 m. Le nombre de planchers passe de 1 à 2 à partir de 3,80 m de hauteur de plancher. Nous n'avons pas encore communiqué les poids des quatre configurations AL165 : contactez-nous pour les obtenir.
Base pliante ou base standard : ce qui distingue les deux versions
Les deux versions partagent les mêmes hauteurs, les mêmes longueurs, le même plancher et les mêmes roues. La différence porte sur la base, et sur ce qu'elle entraîne.
Base pliante — cette page
- Composition : base pliante + lisses + plancher bac
- Installation express de la base, que nous proposons
- Le montage de l'installation en dénivelés est compris sur les modèles à base pliante
- Poids en AL135 : de 55 kg à 91 kg selon la hauteur
- Références 613152 à 613155 (AL135) et 613352 à 613355 (AL165)
Base standard — fiche distincte
- Composition : base fixe + lisses + plancher bac
- Poids en AL135 : de 52 kg à 88 kg selon la hauteur
- Références 613112 à 613115 (AL135) et 613312 à 613315 (AL165)
- Voir la fiche de l'Altitude Standard 135/165, à base fixe
AL135 ou AL165 : ce que change la longueur
Les deux longueurs partagent la même largeur de structure, les mêmes hauteurs et les mêmes fonctions. Elles se distinguent par la surface de travail, la charge admissible et l'encombrement.
| Caractéristique | AL135 | AL165 |
|---|---|---|
| Longueur de structure | 1,40 m | 1,65 m |
| Encombrement hors tout | 1,50 × 0,72 m | 1,75 × 0,72 m |
| Surface utile du plancher | 1,25 × 0,53 m | 1,50 × 0,53 m |
| Charge admissible sur un plancher | 150 kg | 157 kg |
Lecture du tableau
La largeur de structure reste de 0,62 m sur les deux longueurs : c'est la longueur du plancher qui évolue, et avec elle la surface utile et la charge admissible.
Montage, réglage et déplacement
Les points ci-dessous complètent, sans s'y substituer, la notice fournie avec le produit, qui demeure le document de référence pour l'ordre de montage.
Déploiement de la base
La base pliante fait l'objet d'une installation express. C'est l'élément qui distingue cette version de la version à base fixe.
Montage depuis le niveau inférieur
Les étapes s'enchaînent depuis le sol ou depuis le niveau inférieur, l'opérateur restant protégé du risque de chute. Les lisses et les garde-corps se posent à l'aide des diagonales.
Contrôle des repères rouges
Les repères visuels rouges signalent les assemblages sensibles à enclencher ou à verrouiller, et permettent de les identifier immédiatement.
Réglage des roues
Les roues se règlent sur 150 mm, par pas de 10 mm. Le réglage s'effectue avant la montée, structure déchargée. L'installation en dénivelés est admise jusqu'à 1,00 m.
Notre article les étapes pour monter un échafaudage roulant en sécurité détaille les étapes et les points de contrôle à effectuer.
Questions fréquentes sur l'échafaudage Altitude à base pliante
Qu'apporte la base pliante par rapport à la version standard ?
Une installation express de la base, que nous proposons. C'est également sur les modèles à base pliante que le montage de l'installation en dénivelés est compris. Les deux versions partagent par ailleurs les mêmes hauteurs, longueurs, planchers et roues.
Quelle hauteur atteint-il ?
Jusqu'à 6,80 m de hauteur de travail, pour une hauteur de plancher de 4,80 m. Quatre hauteurs de plancher sont proposées : 1,80 m, 2,80 m, 3,80 m et 4,80 m.
Peut-il être monté par une seule personne ?
Oui, le montage et le démontage sont sécurisés pour un seul opérateur. Les étapes s'enchaînent depuis le sol ou le niveau inférieur, l'opérateur restant protégé du risque de chute, et les lisses et garde-corps se posent à l'aide des diagonales.
S'installe-t-il sur un sol irrégulier ?
Oui, jusqu'à 1,00 m de dénivelé. Cette installation ne demande ni montage complexe ni pièce optionnelle, et son montage est compris sur les modèles à base pliante. Les roues se règlent sur 150 mm, par pas de 10 mm.
Quelle différence entre l'AL135 et l'AL165 ?
La longueur, et donc la surface de travail et la charge admissible. L'AL135 mesure 1,40 m de long pour une surface utile de 1,25 × 0,53 m et 150 kg admissibles ; l'AL165 mesure 1,65 m pour 1,50 × 0,53 m et 157 kg. La largeur de structure reste de 0,62 m dans les deux cas.
Combien pèse-t-il ?
De 55 kg à 91 kg en AL135 selon la hauteur. Nous n'avons pas encore communiqué les poids des configurations AL165 : contactez-nous pour les obtenir.
Combien de stabilisateurs comporte-t-il ?
Quatre. Ils se déploient avant utilisation, à toutes les hauteurs.
Passe-t-il les portes ?
Sa largeur et sa hauteur ont été étudiées pour franchir les portes et circuler dans les couloirs étroits. La structure mesure 0,62 m de largeur, pour 0,72 m de dimension extérieure.
De quoi est fait le plancher ?
D'un plancher bac alu/bois, à plinthes aluminium intégrées, avec une trappe et un verrouillage sécurité.
À quoi servent les repères rouges ?
À identifier immédiatement les assemblages sensibles, ceux qu'il est indispensable d'enclencher ou de verrouiller. Ils permettent un contrôle visuel direct avant la mise en service.
Où est-il fabriqué et quelle est sa garantie ?
En France, par Duarib, avec une garantie de 5 ans.
Où l'acheter en Gironde ?
Chez Genriès, à Tresses (33370, siège social) et à Eysines (33320). Tél : 05 56 85 18 80.
La gamme Altitude et les modèles voisins
La même structure existe en l'Altitude Standard 135/165, à base fixe. Pour des hauteurs supérieures, la gamme se poursuit avec l'Altitude 205, pour aller plus haut, qui monte à 9,90 m de hauteur de travail, et le Docker 150, pour les plus grandes hauteurs, qui atteint 13,90 m. Pour les accès très contraints, l'échafaudage Runner, pour les accès les plus contraints, passe les portes, et l'échafaudage Docker Mini se glisse dans les portes de 0,63 m.
Explorer les catégories complémentaires
Cette référence appartient à la catégorie la famille des échafaudages roulants aluminium, elle-même rattachée à l'univers des l'ensemble de nos échafaudages roulants. Sa base pliante la rapproche des modèles équipés d'une base pliante. Les éléments de rechange sont regroupés dans notre rayon de pièces de rechange, et l'ensemble des matériels du fabricant dans la sélection le fabricant Duarib.
Fiche d'identité de l'échafaudage Altitude 135/165 base pliante
| Type d'équipement | Échafaudage roulant en aluminium, version à base pliante |
| Modèle | Altitude AL135 et AL165, base pliante |
| Fabricant | Duarib |
| Références | 613152 à 613155 (AL135) et 613352 à 613355 (AL165) |
| Composition | Base pliante + lisses + plancher bac |
| Hauteurs de plancher | 1,80 / 2,80 / 3,80 / 4,80 m |
| Hauteurs de travail | 3,80 / 4,80 / 5,80 / 6,80 m |
| Nombre de planchers | 1 jusqu'à 2,80 m de plancher, 2 au-delà |
| Poids | De 55 kg à 91 kg en AL135 ; valeurs AL165 sur demande |
| Longueurs de structure | 1,40 m (AL135) et 1,65 m (AL165) |
| Largeur de structure | 0,62 m |
| Dimensions extérieures | 1,50 × 0,72 m (AL135) et 1,75 × 0,72 m (AL165) |
| Surfaces utiles du plancher | 1,25 × 0,53 m (AL135) et 1,50 × 0,53 m (AL165) |
| Charges admissibles sur un plancher | 150 kg (AL135) et 157 kg (AL165) |
| Plancher | Bac alu/bois, plinthes aluminium intégrées, une trappe, verrouillage sécurité |
| Roues | Ø 125 mm, tige à trous réglable sur 150 mm par pas de 10 mm, charge maxi 220 kg |
| Stabilisateurs | 4 |
| Montants | Ø 40 mm |
| Assemblage des échelles | Par sertissage |
| Dénivelé maximal | 1,00 m, montage compris sur les modèles à base pliante |
| Montage | Montage et démontage en sécurité par 1 opérateur, depuis le sol ou le niveau inférieur |
| Repérage des assemblages | Repères visuels rouges sur les assemblages sensibles |
| Diagonales | Verrouillage et déverrouillage en un seul geste |
| Norme et réglementation | NF EN 1004-1 et décret 2004-924 |
| Garantie | 5 ans |
| Origine | Fabriqué en France |
| Distributeur | Genriès — Tresses (33370) et Eysines (33320), Gironde |
Retenez la base pliante si...
- Vous mettez en place et repliez la structure fréquemment
- Vous avez besoin d'une hauteur de plancher entre 1,80 m et 4,80 m
- Le montage doit pouvoir être réalisé par un seul opérateur
- Vos chantiers comportent des dénivelés jusqu'à 1,00 m
- Vous intervenez en intérieur, avec franchissement de portes et de couloirs étroits
Orientez-vous vers une autre référence si...
- La base pliante n'est pas nécessaire → l'Altitude Standard 135/165, à base fixe, plus léger de 3 kg sur chacune des quatre configurations AL135
- Vous devez dépasser 6,80 m de hauteur de travail → l'Altitude 205, pour aller plus haut ou le Docker 150, pour les plus grandes hauteurs
- Votre dénivelé dépasse 1,00 m → les échafaudages pour escaliers
- Vos accès sont plus étroits encore → l'échafaudage Docker Mini
Communiquez-nous la hauteur à atteindre et la longueur souhaitée, nous vous confirmons la référence adaptée
