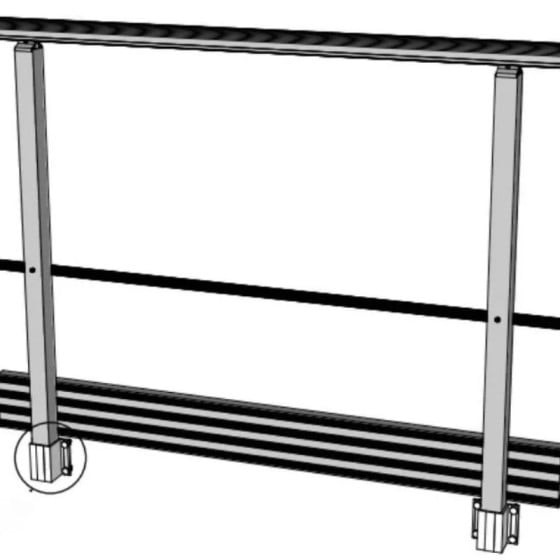

Garde-corps de toiture : quel modèle choisir selon votre support ?
En bref : Le choix d'un garde-corps industriel dépend de la nature du support (dalle béton, bac acier, acrotère), de la possibilité de percer ou non la structure et du caractère permanent ou temporaire de l'intervention. Les dispositifs autoportants évitent le percement de la membrane d'étanchéité, tandis que les fixations mécaniques apportent un ancrage rigide direct. Selon le domaine d'application (accès machine, installation industrielle ou bâtiment), la conception doit respecter les exigences du Code du travail et les référentiels applicables tels que la NF E 85-015 ou la NF EN ISO 14122-3.
Protéger les intervenants lors de travaux ou de maintenances en hauteur est une obligation légale encadrée par le Code du travail. Face aux différentes contraintes architecturales et d'étanchéité, le choix d'un équipement de protection collective (EPC) doit faire l'objet d'une analyse préalable. Il existe plusieurs familles de garde-corps de toiture, chacune répondant à des modalités de pose et à des exigences techniques spécifiques. Ce guide détaille les caractéristiques de chaque équipement pour vous orienter vers la solution adaptée à votre projet.
Trop de garde-corps : comment choisir le bon modèle pour votre toiture ?
Pour sélectionner un garde-corps adapté à un ouvrage, plusieurs critères techniques doivent être évalués en amont de l'installation :
- La préservation du complexe d'étanchéité : si la membrane ne doit pas être traversée, les solutions autoportantes à contrepoids sont privilégiées.
- La nature et la résistance du support : dalle en béton, acrotère en maçonnerie, bac acier ou bardage métallique.
- L'usage et la récurrence des accès : interventions ponctuelles de maintenance ou chantiers temporaires de rénovation.
- La hauteur de l'acrotère existant : sa dimension détermine la nécessité d'intégrer ou non une plinthe de butée au bas du garde-corps.
Les différents types de garde-corps et leur rôle spécifique
Chaque modèle répond à une configuration de pose précise sur le bâtiment. Voici les quatre principales catégories de garde-corps utilisées en milieu professionnel.
1. Garde-corps autoportants
Le garde-corps autoportant est conçu pour la protection permanente des toitures-terrasses ou zones techniques inaccessibles au public. Son principe repose sur un maintien par contrepoids (plots béton ou lests synthétiques) posés sur la surface, évitant ainsi toute perforation du complexe d'étanchéité. L'installation d'un garde-corps autoportant en aluminium permet de limiter les risques d'infiltration d'eau liés au percement du support tout en assurant une bonne tenue face à la corrosion.
2. Garde-corps fixés sur acrotère / terrasse
Ces équipements sont ancrés mécaniquement dans la structure porteuse du bâtiment. On distingue deux modes de pose fréquents :
- Fixation en façade (pose en applique) : adaptée lorsque le dessus de l'acrotère ne permet pas un goujonnage direct. Le garde-corps à fixation en façade s'installe sur la paroi verticale intérieure ou extérieure.
- Fixation sur dalle ou platine à crapaudine : lors d'une pose sur dalle béton avant ou après étanchéité, l'utilisation d'un garde-corps à fixation crapaudine implique un traitement soigné des traversées d'étanchéité par manchons ou platines adaptées, conformément aux règles de l'art (DTU série 43).
3. Garde-corps pour bardage & bac acier
Les structures à couverture métallique requièrent des platines de fixation spécifiques. Le garde-corps pour bac acier s'attache généralement sur le sommet des ondes du bac à l'aide d'ancrages autoforeurs étanches. Sa faisabilité et le choix de la visserie restent toutefois subordonnés au profil de l'onde, à l'épaisseur de la tôle, à la structure porteuse sous-jacente et aux préconisations d'installation du fabricant pour préserver les tôles légères.
4. Garde-corps temporaires (provisoires)
Utilisés durant les phases de chantier (construction, réfection de toiture), les garde-corps provisoires sont démontables. Pour sécuriser le bas de pente lors de travaux spécifiques, l'utilisation d'un mini garde-corps provisoire pour toiture en bas de pente permet d'installer une barrière amovible sans altérer définitivement la structure d'accueil.
Tableau comparatif des garde-corps de toiture
Ce tableau présente une synthèse des caractéristiques de chaque équipement selon le mode de pose :
| Type de garde-corps | Ancrage / Pose | Impact sur l'étanchéité | Cas d'usage courant |
|---|---|---|---|
| Autoportant | Pose libre avec contrepoids lestés | Aucun percement | Toitures-terrasses et zones techniques inaccessibles au public. |
| Sur acrotère / Terrasse | Fixation mécanique (mural ou dalle) | Percement à étancher (platine/crapaudine) | Acrotères béton, dalles ou murets. |
| Bac acier & Bardage | Ancrage sur sommet d'onde de bac | Traitement par joints d'étanchéité | Bâtiments industriels et entrepôts métalliques (sous réserve de conformité du support). |
| Temporaire / Provisoire | Pince / serre-joint amovible | Nul à très faible | Chantiers de construction ou réfection temporaires. |
Normes et référentiels applicables selon le contexte d'installation
Le dimensionnement et le choix d'un garde-corps doivent s'appuyer sur la réglementation du Code du travail et sur les normes techniques adaptées au domaine de l'ouvrage :
- Le Code du travail (ex. art. R4323-59 et R4323-60) : il pose le cadre réglementaire de la protection contre les chutes de hauteur. Il impose l'utilisation de garde-corps rigides d'une hauteur comprise entre 1 m et 1,10 m à partir de la surface de circulation, comportant au moins une main courante, une lisse intermédiaire et une plinthe de butée.
- La norme NF E 85-015 : elle concerne les moyens d'accès permanents d'installations industrielles (incluant les garde-corps). Son applicabilité doit être vérifiée selon la nature du site et la configuration exacte de l'ouvrage.
- La norme NF EN ISO 14122-3 : elle encadre spécifiquement les moyens d'accès permanents installés sur les machines et équipements industriels.
Besoin d'un garde-corps sur mesure ?
Certaines configurations architecturales (présence de gaines techniques, angles spécifiques, dénivelés ou contraintes de charge) nécessitent des adaptations de structure.
Pour les chantiers nécessitant un dimensionnement particulier, vous pouvez transmettre vos contraintes et plans d'exécution via notre service dédié à la fabrication de garde-corps sur mesure.
Questions fréquentes sur les garde-corps de toiture (FAQ)
Quelles sont les exigences réglementaires du Code du travail pour la hauteur d'un garde-corps ?
Conformément aux dispositions de l'article R4323-59 du Code du travail, les garde-corps intégrés pour la prévention des chutes de hauteur doivent présenter une hauteur comprise entre 1 m et 1,10 m par rapport au niveau de circulation, et comprendre une main courante, une lisse intermédiaire ainsi qu'une plinthe de butée de 10 à 15 cm selon la hauteur retenue pour le garde-corps.
Comment la résistance au vent d'un garde-corps autoportant est-elle évaluée ?
La tenue au vent doit être justifiée par le dimensionnement du système, la zone de vent applicable (Eurocode 1), les prescriptions du fabricant et, le cas échéant, les calculs ou essais applicables au produit concerné.
Dans quel cas l'installation de garde-corps est-elle privilégiée lors des travaux en hauteur ?
Le Code du travail impose la mise en place prioritaire de la Protection Collective (telle que des garde-corps rigides). Les équipements de protection individuelle (harnais, lignes de vie) ne doivent être retenus que si la mise en place d'une protection collective est techniquement impossible ou en cas d'intervention temporaire justifiée.
