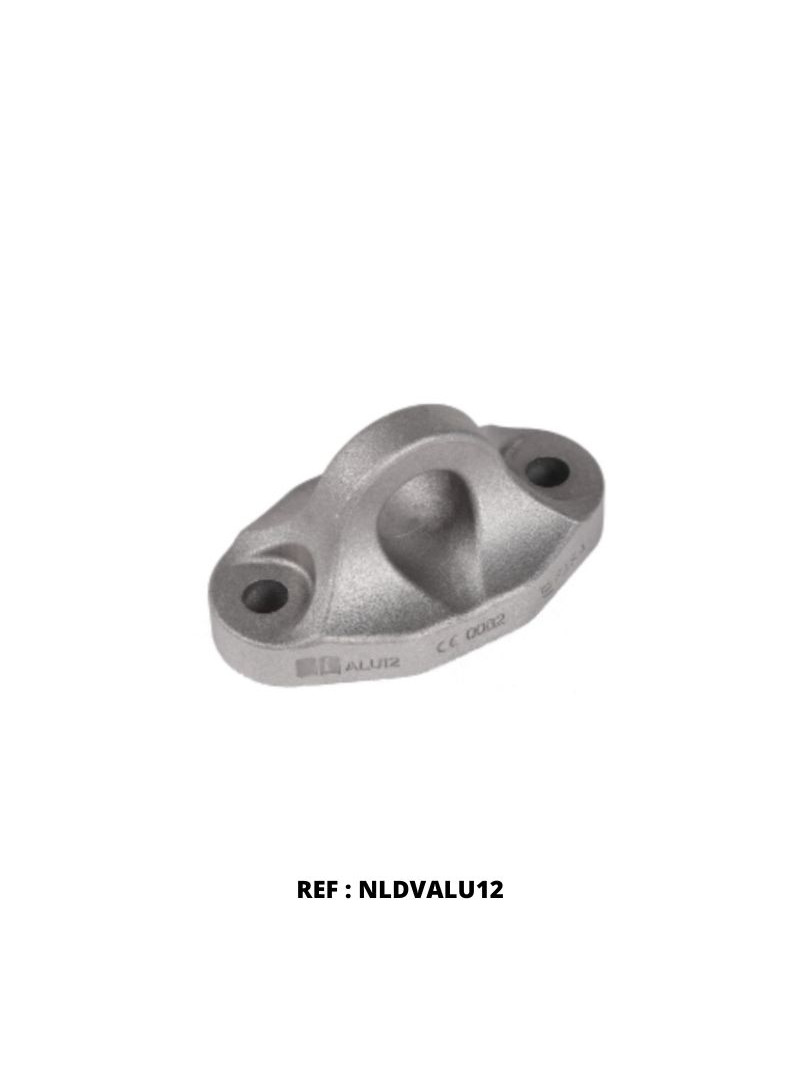

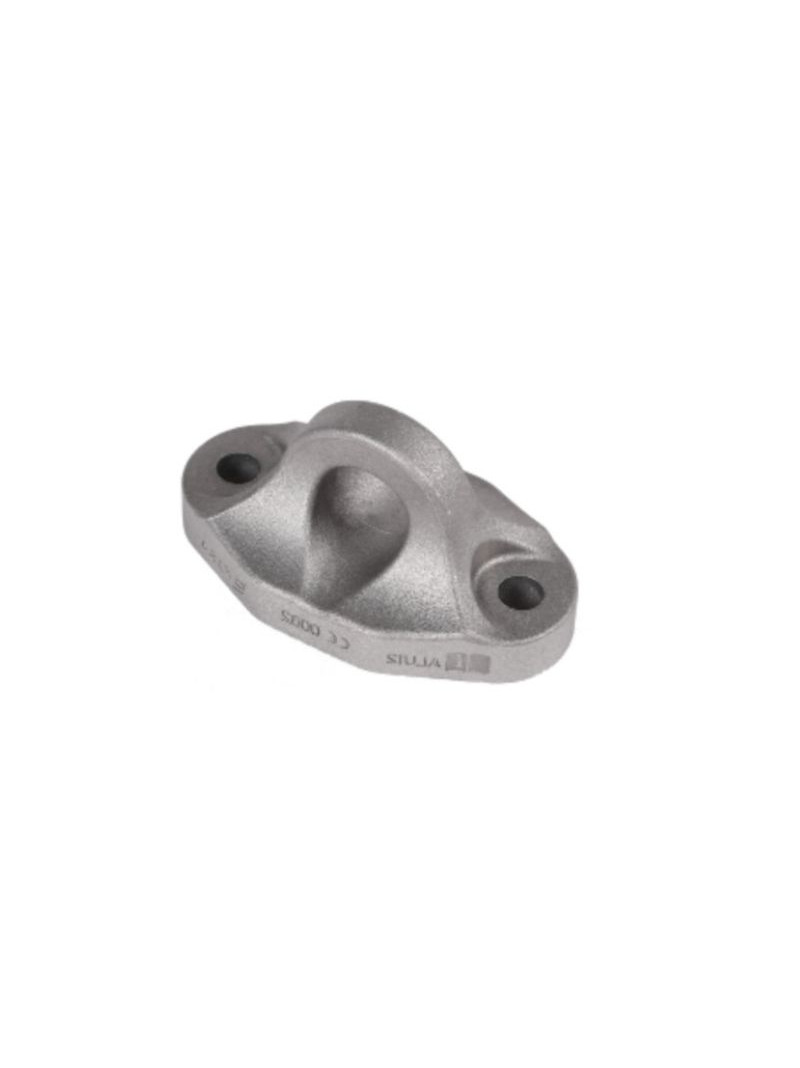

Point d'Ancrage pour porte et toiture en aluminium
Point d'ancrage aluminium EN 795 type A : un point fixe certifié pour 400 grammes
Ce point d'ancrage structurel fixe se visse sur un support métallique ou béton par une fixation M12 et offre une résistance supérieure à 14 kN dans toutes les directions. Réalisé en alliage d'aluminium EN AB46100, il pèse 400 g pour un encombrement de 134 × 76 × 63 mm. Il est conforme à la norme EN 795 type A et porte la référence NLDVALU12. Point essentiel avant commande : il est livré sans élément de fixation.
Les six points qui décident de l'achat
- Nature du dispositif : ancrage fixe, destiné à rester en place — pas un ancrage que l'on retire après l'intervention
- Norme : EN 795 type A, la classe des ancrages structurels fixes
- Résistance : supérieure à 14 kN dans toutes les directions, pour une exigence normative de 12 kN
- Supports visés : surfaces métalliques ou béton, par fixation M12
- Encombrement : 134 × 76 × 63 mm pour 400 g — l'alliage EN AB46100 limite la masse rapportée sur le support
- Livré sans élément de fixation : la visserie et l'ancrage dans le support sont à définir et à fournir séparément
Dans quelles situations installe-t-on un point d'ancrage fixe ?
Le décret 2004-924 a supprimé toute notion de hauteur minimale : le risque existe dès qu'une chute avec dénivellation est possible. Il impose par ailleurs de privilégier les protections collectives. Un point d'ancrage fixe intervient lorsque cette protection collective n'est pas réalisable et que l'accès se répète au même endroit.
- Accès de maintenance récurrents : local technique, terrasse, souche de cheminée — équiper une fois plutôt que réimproviser à chaque passage
- Toitures métalliques et couvertures : intervention sur zinc, bac acier ou membrane, où l'ancrage doit rester en place entre deux passages
- Interventions depuis une baie : porte ou fenêtre servant de point de sortie vers une zone exposée
- Sites industriels : structures béton ou charpente métallique sur lesquelles un ancrage permanent est autorisé et documenté
- Exploitants de patrimoine : équiper des points identifiés et tracés, plutôt que laisser chaque intervenant trouver sa propre solution
- Situations où la légèreté compte : 400 g rapportés sur le support, ce qui reste marginal sur une charpente ou une dalle
Fixe ne veut pas dire posé une fois pour toutes
Un ancrage permanent est un équipement qui reste exposé aux intempéries, aux cycles thermiques et aux sollicitations. Sa présence sur un bâtiment n'établit pas à elle seule son aptitude au service : c'est son suivi documenté qui le fait. Un point installé et jamais recontrôlé est une fausse sécurité, plus dangereuse qu'un point absent car il inspire confiance.
EN 795 type A : ce que recouvre exactement cette conformité
La norme NF EN 795 encadre les dispositifs d'ancrage destinés à recevoir un équipement de protection individuelle contre les chutes, et les répartit en classes selon leur conception et leur caractère permanent ou temporaire.
La classe A désigne les ancrages structurels fixes : points d'ancrage solidaires du support, typiquement sur béton ou sur acier. C'est le positionnement de ce dispositif, par opposition à la classe B (ancrages provisoires transportables) et à la classe C (lignes d'assurage horizontales flexibles).
La résistance annoncée dépasse 14 kN dans toutes les directions, là où la norme retient un seuil de 12 kN pour un utilisateur. Le caractère multidirectionnel est ce qui compte réellement en toiture : l'effort ne se présente presque jamais dans l'axe théorique, et un dispositif performant dans une seule direction ne couvre pas la situation réelle.
Le corps est réalisé en alliage d'aluminium EN AB46100, un alliage de fonderie. C'est ce qui permet d'obtenir 400 g pour un encombrement de 134 × 76 × 63 mm, tout en conservant la résistance certifiée. La masse rapportée sur le support reste ainsi négligeable devant les efforts de service.
Le Code du travail impose de privilégier les équipements de protection collective — garde-corps, échafaudages, filets — sur les protections individuelles. Un point d'ancrage sert un système individuel d'arrêt de chute : c'est la réponse lorsque la protection collective n'est techniquement pas réalisable, non une alternative de convenance.
« Livré sans élément de fixation » : pourquoi c'est une bonne chose
C'est la mention à ne pas manquer sur cette fiche, et c'est aussi celle qui surprend le plus à la réception. Elle n'est pas une économie de conditionnement : elle traduit une réalité technique.
La fixation dépend du support, pas du produit
Une dalle béton, un profilé acier, une panne bois et une tôle de bardage n'appellent ni la même quincaillerie ni le même mode de fixation. Fournir une visserie unique reviendrait à proposer une solution inadaptée à la majorité des cas.
L'interface est le maillon dimensionnant
Entre le dispositif certifié et la structure d'accueil se trouve la fixation. C'est elle qui doit reprendre les 14 kN et les transmettre au support. Son choix relève d'une étude, pas d'une équivalence de diamètre.
Le passage M12 est une donnée d'entrée
La fixation M12 indique le passage prévu sur le dispositif. Elle ne préjuge ni de la classe de qualité de la visserie, ni du type d'ancrage à retenir dans le support : ces éléments figurent dans la notice du fabricant et dans l'étude du support.
Ce qu'il faut prévoir à la commande
Communiquez-nous la nature du support — béton, acier, épaisseur, état — et le contexte d'intervention. Nous vous orientons sur la fixation à retenir plutôt que de vous laisser trancher au moment de la pose, quand il est trop tard pour changer d'avis.
Le réflexe à prendre
Un ancrage permanent se conçoit avec le support : établir la résistance de la structure d'accueil par le calcul ou par essai, choisir la fixation en conséquence, puis poser. L'ordre inverse — poser d'abord, vérifier ensuite — est celui qui conduit aux dispositifs présents mais non fiables.
Les quatre vérifications avant d'installer ce point d'ancrage
La conformité du dispositif est acquise. Ce qui reste à valider tient à la situation d'installation — et c'est là que se concentrent les défaillances constatées.
1. La résistance de la structure d'accueil
Béton sain, profilé acier, charpente dimensionnée : la capacité du support doit être établie par le calcul ou par un essai. Une canalisation, un garde-corps décoratif ou une menuiserie ne sont pas des supports d'ancrage, quelle que soit leur apparence.
2. La position par rapport à la zone de travail
La position de l'ancrage détermine le facteur de chute et le tirant d'air nécessaire. Un point situé sous le niveau du harnais impose une liaison différente d'un point situé au-dessus. Ce calcul se fait avant la pose, car il conditionne l'emplacement.
3. Le nombre d'utilisateurs
Nous précisons un dispositif conçu pour sécuriser un utilisateur, ou deux selon le contexte d'utilisation. Cette nuance n'est pas un détail : la configuration exacte doit être validée avec la notice avant de connecter deux opérateurs au même point.
4. Le connecteur et la liaison
L'ouverture du connecteur doit être compatible avec l'anneau du dispositif. Nos connecteurs compatibles avec l'anneau du dispositif couvrent des ouvertures de 18 à 50 mm. La liaison, elle, se choisit selon le facteur de chute retenu.
Notre article sur les critères de choix d'un point d'ancrage reprend ces critères pour l'ensemble des équipements de protection individuelle.
Ancrage fixe ou ancrage transportable : le critère n'est pas la résistance
Les deux classes sont conformes et couvrent la même exigence de résistance. Ce qui les distingue, c'est la permanence de l'installation et la nature du support disponible.
Le type A convient si...
- Le même point d'accès est utilisé de façon répétée dans le temps
- Le support autorise une fixation mécanique permanente — béton, acier
- Vous voulez un point identifié et tracé dans votre patrimoine bâti
- Les intervenants successifs doivent trouver un dispositif prêt, plutôt que de l'improviser
- L'effort peut se présenter dans des directions variées : la résistance est multidirectionnelle
Le type B convient si...
- L'intervention est ponctuelle et l'ancrage doit être retiré ensuite
- Le perçage est exclu : bâtiment protégé, étanchéité, locataire
- La structure se prête à un ceinturage : poutre, poteau, charpente
- Vous devez transporter le dispositif d'un site à l'autre
- Voir l'anneau de sangle NAS, pour un ancrage sans perçage ou la barre d'ancrage pour portes et fenêtres
Un point d'ancrage seul ne protège de rien : les trois maillons
C'est la confusion la plus fréquente à l'achat. Un dispositif d'ancrage n'est pas un système d'arrêt de chute : il en constitue le point terminal. Trois fonctions doivent être réunies.
| Maillon | Rôle | Références Genriès |
|---|---|---|
| Le point d'ancrage | Relier le système à la structure et encaisser l'effort | Point d'ancrage aluminium (ce produit) |
| La liaison | Relier l'opérateur à l'ancrage en limitant la force transmise au corps | la longe courte en drisse, pour une liaison directe, une longe qui limite la force transmise au corps, la longe Y, pour rester connecté en changeant de point |
| Le harnais | Répartir l'effort sur le corps lors de l'arrêt de la chute | le harnais L2ECO pour les usages courants, le harnais de couvreur NUS65A, pour les usages courants |
Pour une progression le long d'un support flexible, un antichute pour progresser en toute sécurité sur corde complète l'ancrage. La longe double de connexion permet de rester attaché en permanence lors d'un changement de point.
Avant d'équiper en ancrages : la question de la protection collective
La hiérarchie posée par le décret 2004-924 n'est pas une recommandation de principe : elle s'impose à l'employeur. Un système individuel d'arrêt de chute protège un opérateur attaché ; une protection collective protège toute la zone, sans dépendre d'un geste de connexion.
La protection collective d'abord
Un garde-corps sur la zone de toiture concernée supprime le risque pour tous les intervenants, sans exiger de formation au port du harnais ni de vérification de connexion à chaque prise de poste.
Le filet en complément
Sur les zones de circulation dense ou les chantiers de longue durée, un filet périphérique de 20 m en maille 100, disponible en location, couvre le périmètre exposé.
L'individuel quand le collectif n'est pas réalisable
Accès ponctuel, configuration ne permettant pas l'installation d'un garde-corps, intervention sur un point isolé : c'est là que le point d'ancrage fixe prend tout son sens, en offrant un dispositif certifié plutôt qu'une improvisation.
La combinaison des deux
Les approches ne s'excluent pas. Un garde-corps sur la zone courante et des ancrages sur les points singuliers — souche, édicule, rive — constituent souvent la réponse la plus cohérente à l'échelle d'un bâtiment.
Notre guide pratique pour la sécurité en hauteur sur les chantiers détaille cette articulation entre protection collective et individuelle.
Les quatre solutions d'ancrage de la gamme Genriès
Toutes répondent au même besoin — disposer d'un point auquel se connecter — mais ne s'adressent ni au même support ni à la même amplitude de déplacement.
| Solution | Classe | Support requis | Situation type |
|---|---|---|---|
| Point d'ancrage aluminium (ce produit) | EN 795 type A | Métal ou béton, fixation M12 | Accès récurrent au même endroit, dispositif destiné à demeurer en place |
| Anneau de sangle NAS | EN 795-B | Élément structurel à ceinturer | Intervention ponctuelle, aucun perçage, ancrage retiré ensuite |
| Barre d'ancrage | Ancrage transportable | Tableau de porte ou de fenêtre | Intervention depuis une baie, mise en place et dépose rapides |
| la ligne de vie mobile horizontale, pour couvrir une grande longueur | Ligne d'assurage | Deux points d'extrémité résistants | Déplacement continu sur une grande longueur |
L'ensemble des références est réuni dans notre catalogue de dispositifs d'ancrage.
Questions fréquentes sur le point d'ancrage aluminium
À quelle norme ce point d'ancrage est-il conforme ?
À la norme EN 795 type A, qui correspond aux ancrages structurels fixes, solidaires de leur support. Elle se distingue du type B, qui couvre les dispositifs provisoires transportables comme les anneaux de sangle.
Quelle est sa résistance ?
Supérieure à 14 kN dans toutes les directions. La norme retient un seuil de 12 kN pour un utilisateur. Le caractère multidirectionnel est déterminant, car l'effort se présente rarement dans l'axe théorique.
La visserie est-elle fournie ?
Non. Le produit est livré sans élément de fixation. Cette quincaillerie dépend entièrement du support — béton, acier, épaisseur, état — et doit être définie avec lui, ce qu'une visserie livrée d'office ne permettrait pas.
Que signifie « fixation M12 » ?
C'est le passage prévu sur le dispositif. Cette indication ne détermine ni la classe de qualité de la visserie, ni le type d'ancrage à retenir dans le support : ces éléments figurent dans la notice du fabricant et relèvent de l'étude du support.
Sur quels supports peut-on l'installer ?
Sur des surfaces métalliques ou béton. La conformité EN 795 porte sur le dispositif et non sur l'ouvrage : la résistance de la structure d'accueil doit être établie par le calcul ou par un essai avant l'installation.
Combien d'utilisateurs peuvent s'y connecter ?
Nous indiquons un dispositif permettant de sécuriser un utilisateur, ou deux selon le contexte d'utilisation. La configuration exacte doit être validée avec la notice avant de connecter deux opérateurs au même point.
Combien pèse-t-il et quel est son encombrement ?
400 g pour 134 × 76 × 63 mm. Cette légèreté tient à l'alliage d'aluminium EN AB46100 et rend la masse rapportée sur le support négligeable devant les efforts de service.
Suffit-il à assurer ma sécurité ?
Non. Un dispositif d'ancrage est le point terminal d'un système d'arrêt de chute, qui comprend également une liaison — longe, absorbeur d'énergie ou antichute — et un harnais. Ces trois éléments sont indissociables.
Quel connecteur utiliser ?
Un connecteur à verrouillage dont l'ouverture est compatible avec l'anneau du dispositif. Nos mousquetons de sécurité couvrent des ouvertures de 18 à 50 mm.
Faut-il faire vérifier le système périodiquement ?
Oui. L'arrêté du 19 mars 1993 impose que les systèmes de protection individuelle contre les chutes de hauteur, en service ou en stock, aient fait l'objet d'une vérification générale périodique depuis moins de douze mois au moment de leur utilisation, sans préjudice du contrôle effectué à chaque utilisation. Le dispositif d'ancrage installé et sa fixation entrent dans le périmètre du suivi de l'installation.
Pourquoi ne pas fabriquer un ancrage sur place ?
Parce qu'un dispositif réalisé sur site n'a fait l'objet d'aucun essai normalisé et ne dispose d'aucune traçabilité. En cas d'accident, la conformité du matériel et sa traçabilité sont les premiers éléments examinés.
Faut-il plutôt un garde-corps ?
Si l'installation d'une protection collective est techniquement réalisable, le Code du travail impose de la privilégier. Le point d'ancrage répond aux configurations où elle ne l'est pas, ou complète un garde-corps sur les points singuliers d'une toiture.
Où se le procurer en Gironde ?
Chez Genriès, à Tresses (33370, siège social et magasin) et à Eysines (33320). Tél : 05 56 85 18 80.
Composer le système d'arrêt de chute complet
Pour relier l'ancrage au reste du dispositif, les mousquetons de sécurité à ouverture de 18 à 50 mm assurent la connexion verrouillée. Côté liaison, la longe antichute en drisse de 1 à 1,7 m couvre les distances courtes, la longe à absorbeur d'énergie limite la force transmise lors de l'arrêt, et la longe double en Y maintient la connexion pendant un changement de point. Côté harnais, le harnais L2ECO et le harnais de couvreur NUS65A couvrent les usages courants, et l'antichute mobile sur support d'assurage flexible les progressions sur corde. Lorsque le perçage est exclu, l'anneau de sangle NAS et la barre d'ancrage pour portes et fenêtres prennent le relais ; pour les déplacements de grande amplitude, la ligne de vie mobile horizontale de 20 m.
Explorer les catégories complémentaires
Cette référence appartient à la catégorie ancrages, elle-même incluse dans notre offre complète en EPI. Pour composer un système complet, consultez notre sélection de harnais antichute, notre catalogue de longes, notre offre de mousquetons de sécurité et notre gamme de lignes de vie horizontales. Si une protection collective est réalisable sur votre ouvrage, elle prime réglementairement : voir les garde-corps de toiture. Pour le cadre réglementaire, nos articles bien s'équiper pour le travail en hauteur et la sécurité en hauteur sur les chantiers font le point.
Fiche d'identité du point d'ancrage aluminium
| Type de produit | Point d'ancrage structurel fixe pour porte et toiture |
| Référence | NLDVALU12 |
| Norme | Conforme EN 795 type A — ancrage structurel fixe |
| Résistance | Supérieure à 14 kN dans toutes les directions |
| Matériau | Alliage d'aluminium EN AB46100 |
| Poids | 400 g |
| Dimensions | 134 × 76 × 63 mm |
| Fixation | M12 — élément de fixation NON fourni |
| Supports visés | Surfaces métalliques ou béton |
| Utilisateurs | Un utilisateur, ou deux selon le contexte d'utilisation |
| À compléter par | Un connecteur, une liaison antichute et un harnais — l'ancrage seul ne constitue pas un système d'arrêt de chute |
| Vérification réglementaire | Système de protection individuelle contre les chutes : vérification générale périodique de moins de douze mois (arrêté du 19 mars 1993), plus contrôle à chaque utilisation |
| Cadre d'emploi | Décret 2004-924 — priorité aux protections collectives ; le système individuel intervient lorsque celles-ci ne sont pas réalisables |
| Données non documentées | Couple de serrage, classe de visserie, type d'ancrage dans le support, résistance minimale exigée du support — relèvent de la notice et de l'étude du support |
| Distributeur | Genriès — Tresses (33370) et Eysines (33320), Gironde |
Retenez ce point d'ancrage si...
- Le même accès en hauteur est utilisé de façon répétée dans le temps
- Le support est métallique ou béton et autorise une fixation permanente
- Vous voulez un dispositif certifié, identifié et traçable plutôt qu'improvisé
- L'effort peut se présenter dans plusieurs directions : la résistance est multidirectionnelle
- Vous êtes en mesure de définir la fixation adaptée au support, ou de nous la faire valider
Orientez-vous vers une autre solution si...
- Le perçage est exclu ou l'ancrage doit être retiré après l'intervention → l'anneau de sangle NAS
- Vous intervenez depuis une baie de porte ou de fenêtre → la barre d'ancrage
- Le déplacement horizontal est important → la ligne de vie mobile horizontale
- Une protection collective est réalisable → les garde-corps de toiture, qui priment réglementairement
- Il vous manque la liaison ou le harnais → les longes et les harnais
Décrivez-nous la nature de votre support, nous validons l'ancrage et la fixation à retenir
Fiche produit mise à jour en août 2026 — référence NLDVALU12, conforme EN 795 type A
